ACSR Conducteur

test test test test test test test test test test
test test test test test test test test test test
test test test test test test test test test test
test test test test test test test test test test
test test test test test test test test test test

*The price of the product is determined by the volume of your order. We always try to provide our customers with unique discounts and delivery times for their order.

Description
Spécifications
Qui sommes-nous

Application:
Le conducteur ACSR est couramment utilisé pour la ligne électrique aérienne à longues distances, afin de transporter l’énergie à haute tension des centrales électriques aux sous-stations ou d’une sous-station à l’autre.
Caractéristiques:
Le conducteur ACSR possède un noyau en acier central, ce qui lui confère une grande résistance mécanique pour supporter les tensions et les pressions rencontrées dans les lignes de transmission aériennes.
En outre, le conducteur ACSR présente une bonne conductivité électrique, résiste à la corrosion et offre une économie de coûts appréciable.
Construction:
Conducteur en fil dur en aluminium et en acier zingué.
Normes:
ASTM, BS, DIN, JIS, etc

Conception des conducteurs ACSR

La conception d’un conducteur ACSR est réalisée en fonction de sa tension nominale.
Par exemple, si nous utilisons 11 kV, la conception du conducteur sera 1/7, cela signifie qu’un conducteur en acier est entouré de 7 conducteurs en aluminium.
Bien sûr, d’autres conceptions sont possibles, telles que 12/7, 36/1, 24/7, 26/7, etc.
Dans tous ces exemples, les chiffres les plus petits indiquent le nombre de brins d’acier et les chiffres les plus grands indiquent le nombre de brins d’aluminium.
De même, les chiffres les plus petits indiquent le nombre de brins d’aluminium et les chiffres les plus grands indiquent le nombre de brins d’aluminium.
En général, les diamètres de ces brins sont identiques.
Le diamètre extérieur du conducteur ACSR est calculé en tenant compte des brins en aluminium et en acier.

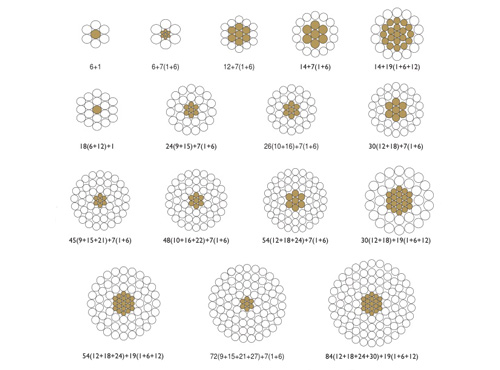

Conception

Huadong vous propose une large gamme de produits ACSR

Huadong produit des câbles ACSR de haute qualité et économiques, offrant différentes normes et dimensions pour votre choix, tels que ACSR 795 (Drake ACSR Conducteur), ACSR400 (Zebra ACSR Conducteur), etc.

N’hésitez pas à nous contacter si vous avez un besoin et nous serons ravis de vous servir.

ACSR Conducteur Spécifications

Code word	Size (AWG or kcmil)	Strand-ing (Al/Stl)	Diameter(ins.)				Weight per 1000 ft.			Content (%)		Rated strength (Lbs)	Resistance Ω /1000 ft.		Allowable ampacity+ (Amps)
			Individual wire		Steel Complete		Al	St	Total	Al	St		DC at 20C	AC at 75C
			Al	Stl	core	cable	Al	St	Total	Al	St		DC at 20C	AC at 75C
Turkey	6	6/1	0.0661	0.0661	0.0661	0.198	24	12	36	67.88	32. 12	1190	0.641	0.806	105
Swan	4	6/1	0.0834	0.0834	0.0834	0.25	39	18	57	67.87	32. 12	1860	0.403	0.515	140
Swanate	4	7/1	0.0772	0.103	0.103	0.257	39	28	67	58.1	41.9	2360	0.399	0.519	140
Sparrow	2	6/1	0.1052	0.1052	0.1052	0.316	62	29	91	67.9	32.1	2850	0.254	0.332	184
Sparate	2	7/1	0.0974	0.1298	0.1298	0.325	62	45	107	58. 12	41.88	3460	0.251	0.338	184
Robin	1	6/1	0.1181	0.1181	0.1181	0.354	78	37	115	67.88	32. 12	3550	0.201	0.268	212
Raven	1/0	6/1	0.1327	0.1327	0.1327	0.398	99	47	145	67.89	32.11	4380	0.159	0.217	242
Quail	2/0	6/1	0.1489	0.1489	0.1489	0.447	124	59	183	67.88	32. 12	5310	0.126	0.176	276
Pigeon	3/0	6/1	0.1672	0.1672	0.1672	0.502	156	74	230	67.87	32. 13	6620	0.1	0.144	315
Penguin	4/0	6/1	0.1878	0.1878	0.1878	0.563	197	93	291	67.89	32. 12	8350	0.0795	0.119	357
Waxwing	266.8	18/1	0.1217	0.1217	0.1217	0.609	250	39	289	86.43	13.57	6880	0.0643	0.0787	449
Partridge	266.8	45133	26/7	0.0788	0.2363	0.642	251	115	367	68.51	31.49	11300	0.0637	0.0779	475
Ostrich	300	45133	26/7	0.0835	0.2506	0.68	283	130	412	68.51	31.49	12700	0.0567	0.0693	492
Merlin	336.4	44944	18/1	0.1367	0.1367	0.684	315	49	365	86.43	13.57	8680	0.051	0.0625	519
Linnet	336.4	45133	26/7	0.0885	0.2654	0.72	317	146	462	68.51	31.49	14100	0.0505	0.0618	529
Oriole	336.4	45137	30/7	0.1059	0.3177	0.741	318	209	526	60.35	39.65	17300	0.0502	0.0613	535
Chickadee	397.5	44944	18/1	0.1486	0.1486	0.743	373	58	431	86.43	13.57	9940	0.0432	0.0529	576
Brant	397.5	45131	24/7	0.0858	0.2574	0.772	374	137	511	73.21	26.79	14600	0.043	0.0526	584
Lbis	397.5	45133	26/7	0.0962	0.2885	0.783	374	172	546	68.51	31.49	16300	0.0428	0.0523	587
Lark	397.5	45137	30/7	0.1151	0.3453	0.806	375	247	622	60.35	39.65	20300	0.0425	0.0519	594
Pelican	477	44944	18/1	0.1628	0.1628	0.814	447	70	517	86.44	13.56	11800	0.036	0.0442	646
Flicker	477	45131	24/7	0.094	0.2819	0.846	449	164	614	73.21	26.79	17200	0.0358	0.0439	655
Hawk	477	45133	26/7	0.1053	0.316	0.858	449	207	656	68.51	31.49	19500	0.0356	0.0436	659
Hen	477	45137	30/7	0.1261	0.3783	0.883	450	296	746	60.35	39.65	23800	0.0354	0.0433	666
Osprey	556.5	44944	18/1	0.1758	0.1758	0.879	522	82	603	86.43	13.57	13700	0.0308	0.0379	711
Parakeet	556.5	45131	24/7	0.1015	0.3045	0.914	524	192	716	73.21	26.79	19800	0.0307	0.0376	721
Dove	556.5	45133	26/7	0.1138	0.3413	0.927	524	241	765	68.51	31.49	22600	0.0306	0.0375	726
Eagle	556.5	45137	30/7	0.1362	0.4086	0.953	525	345	871	60.35	39.65	27800	0.0303	0.0372	734
Peacock	605	45131	24/7	0.1059	0.3177	0.953	570	209	779	73.2	26.8	21600	0.0282	0.0346	760
Squab	605	45133	26/7	0.1186	0.3559	0.966	570	262	832	68.51	31.49	24300	0.0281	0.0345	765
Wood	605	45137	30/7	0.142	0.426	0.994	571	375	946	60.35	39.65	28900	0.0279	0.0342	774
Teal	605	30/19	30/19	0.0852	0.426	0.994	571	367	939	60.86	39.14	30000	0.0279	0.0342	773
Kingbird	636	44944	18/1	0.188	0.188	0.94	596	94	690	86.43	13.57	15700	0.027	0.0332	773
Swift	636	13150	36/1	0.1329	0.1329	0.93	596	47	643	92.72	7.28	13690	0.0271	0.0334	769
Rook	636	45131	24/7	0.1085	0.3256	0.977	599	219	818	73.22	26.78	22600	0.0268	0.033	784
Grosbeak	636	45133	26/7	0.1216	0.3649	0.991	599	275	874	68.51	31.49	25200	0.0267	0.0328	789
Scoter	636	45137	30/7	0.1456	0.4368	1.019	600	395	995	60.35	39.65	30400	0.0256	0.0325	798
Egret	636	30/19	30/19	0.0874	0.4368	1.019	600	386	987	60.85	39.15	31500	0.0266	0.0326	798
Flamingo	666.6	45131	24/7	0.1111	0.3333	1	628	230	858	73.21	26.79	23700	0.0256	0.0315	807
Gannet	666.6	45133	26/7	0.1245	0.3736	1.014	628	289	916	68.51	31.49	26400	0.0255	0.0313	812
Stilt	715.5	45131	24/7	0.1151	0.3453	1.036	674	247	920	73.21	26.79	25500	0.0239	0.0294	844
Starling	715.5	45133	26/7	0.129	0.3871	1.051	674	310	984	68.51	31.49	28400	0.0238	0.0292	849
Redwing	715.5	30/19	30/19	0.0927	0.4633	1.081	676	435	1110	60.85	39.15	34600	0.0236	0.029	859
Coot	795	13150	36/1	0.1486	0.1486	1.04	745	58	804	92.72	7.28	16710	0.0217	0.0268	884
Drake	795	45133	26/7	0.136	0.408	1.107	749	344	1093	68.51	31.49	31500	0.0214	0.0263	907
Tern	795	16619	45/7	0.0886	0.2658	1.063	749	146	895	83.67	16.33	22100	0.0216	0.0269	887
Condor	795	19906	54/7	0.1213	0.364	1.092	749	274	1023	73.21	26.79	28200	0.0215	0.0272	889
Mallard	795	30/19	30/19	0.0977	0.4884	1.14	751	483	1234	60.86	39.14	38400	0.0213	0.0261	918
Ruddy	900	16619	45/7	0.0943	0.2828	1.131	848	165	1013	83.67	16.33	24400	0.0191	0.0239	958
Canary	900	19906	54/7	0.1291	0.3873	1.162	848	310	1158	73.22	26.78	31900	0.019	0.0241	961
Rail	954	16619	45/7	0.0971	0.2912	1.165	899	175	1074	83.67	16.33	25900	0.018	0.0225	993
Cardinal	954	19906	54/7	0.1329	0.3987	1.196	899	329	1227	73.21	26.79	33800	0.0179	0.0228	996
Ortolan	1033.5	16619	45/7	0.101	0.3031	1.212	973	190	1163	83.67	16.33	27700	0.0167	0.0209	1043
Curlew	1033.5	19906	54/7	0.1383	0.415	1.245	973	356	1330	73.21	26.79	36600	0.0165	0.0211	1047
Bluejay	1113	16619	45/7	0.1048	0.3145	1.258	1048	205	1253	83.67	16.33	29800	0.0155	0.0194	1092
Finch	1113	54/19	54/19	0.0861	0.4307	1.292	1053	375	1429	73.72	26.28	39100	0.0154	0.0197	1093
Bunting	1192.5	16619	45/7	0.1085	0.3256	1.302	1123	219	1343	83.67	16.33	32000	0.0144	0.0182	1139
Grackle	1192.5	54/19	54/19	0.0892	0.4458	1.337	1129	402	1531	73.72	26.28	41900	0.0144	0.0184	1140
Bittern	1272	16619	45/7	0.1121	0.3362	1.345	1198	234	1432	83.67	16.33	34100	0.0135	0.0171	1184
Pheasant	1272	54/19	54/19	0.0921	0.4605	1.381	1204	429	1633	73.71	26.29	43600	0.0135	0.0173	1187
Dipper	1351.5	16619	45/7	0.1155	0.3466	1.386	1273	248	1521	83.67	16.33	36200	0.0127	0.0162	1229
Martin	1351.5	54/19	54/19	0.0949	0.4746	1.424	1279	456	1735	73.72	26.28	46300	0.0127	0.0163	1232
Bobolink	1431	16619	45/7	0.1189	0.3566	1.427	1348	263	1611	83.67	16.33	38300	0.012	0.0153	1272
Lapwing	1590	16619	45/7	0.1253	0.3759	1.504	1498	292	1790	83.67	16.33	42200	0.0108	0.0139	1354
Falcon	1590	54/19	54/19	0.103	0.5148	1.544	1505	536	2041	73.72	26.28	54500	0.0108	0.014	1359
Chukar	1780	84/19	84/19	0.0874	0.4368	1.602	1685	386	2072	81.35	18.65	51000	0.0097	0.0125	1453
Bluebird	2156	84/19	84/19	0.0962	0.4808	1.762	2040	468	2508	81.34	18.66	60300	0.00801	0.0105	1623
Kiwi	2167	26481	72/7	0.1157	0.347	1.735	2051	249	2300	89.17	10.82	49800	0.00801	0.0106	1607
