Câble Coaxial RG 59

• Application:
• RG 59 est généralement utilisé pour les applications analogiques de télévision en circuit fermé et d’autres applications audio-vidéo nécessitant un câble de 75 ohms.
• Il convient au câblage des antennes de télévision analogique, des câbles vidéo à composantes, des home cinémas et des câbles de connexion de courte et moyenne longueur entre les récepteurs numériques par câble et par satellite.
• Les installateurs préfèrent ce câble audio-vidéo aux autres câbles en raison de son faible coût, de son petit diamètre et de sa bonne flexibilité.
• Caractéristiques:
• Dans les systèmes étendus, l’utilisation du câble multi-coaxial RG 59 B/U comme câble d’alimentation blindé permet d’éviter l’accumulation de câbles individuels en parallèle sur de longues distances.
• câbles individuels fonctionnant en parallèle sur de longues distances.
• Cela permet de réduire les coûts d’installation et d’assurer une meilleure protection mécanique de chaque câble sensible.

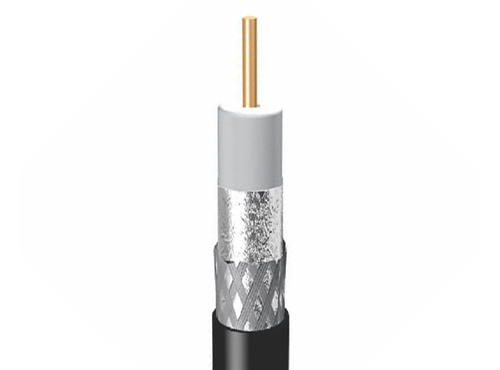

• Construction:
• Tension nominale
• 30V
• Conducteur
• CCS (acier recouvert de cuivre)
• Isolation
• PE (polyéthylène)
• Tresse
• CCA (cuivre plaqué aluminium)
• Gaine
• PVC (chlorure de polyvinyle)
• Couleur de la gaine
• Noir
• Construction:
• Tension nominale
• 30V
• Conducteur
• CCS (acier recouvert de cuivre)
• Isolation
• PE (polyéthylène)
• Tresse
• CCA (cuivre plaqué aluminium)
• Gaine
• PVC (chlorure de polyvinyle)
• Couleur de la gaine
• Noir
• Normes:
• EN 60332-3-10

Qu’est-ce que le câble coaxial RG59 ?

• RG59 est un câble coaxial à usage général dont l’impédance caractéristique est de 75 ohms.
• Vous pouvez utiliser le câble RG59 à l’intérieur, à l’extérieur ou enterré dans le sol.
• Il convient aux signaux en bande de base, aux fréquences de diffusion et aux signaux audio et vidéo sur des distances allant jusqu’à 100 pieds.
• Les caractéristiques d’atténuation des signaux haute fréquence de ce câble, relativement médiocres par rapport à d’autres câbles coaxiaux de 75 ohms, limitent son utilisation sur de plus longues distances pour l’internet à large bande et les signaux de télévision haute définition.
• Le câble est flexible et facile à manipuler. Vous remarquerez parfois un U après le nom, ce qui signifie simplement qu’il s’agit d’un câble coaxial à usage général.

Câbles similaires à RG59

• RG59 est un câble coaxial à usage général dont l’impédance caractéristique est de 75 ohms.
• Vous pouvez utiliser le câble RG59 à l’intérieur, à l’extérieur ou enterré dans le sol.
• Il convient aux signaux en bande de base, aux fréquences de diffusion et aux signaux audio et vidéo sur des distances allant jusqu’à 100 pieds.
• Les caractéristiques d’atténuation des signaux haute fréquence de ce câble, relativement médiocres par rapport à d’autres câbles coaxiaux de 75 ohms, limitent son utilisation sur de plus longues distances pour l’internet à large bande et les signaux de télévision haute définition.
• Le câble est flexible et facile à manipuler. Vous remarquerez parfois un U après le nom, ce qui signifie simplement qu’il s’agit d’un câble coaxial à usage général.

Qu’est-ce que le câble coaxial RG59 ?

Les câbles similaires de 75 ohms comprennent les câbles coaxiaux RG59, RG6 et RG11 de spécification militaire.

M17/29-RG59

Le câble coaxial M17/29-RG59 d’Allied Wire & Cable (AWC) présente des caractéristiques largement similaires au câble RG59 standard, à l’exception des pertes plus faibles, d’une température de fonctionnement nominale plus élevée et d’une performance garantie à 3 GHz.

RG6

• Le câble coaxial RG6 présente de meilleures caractéristiques à haute fréquence et des pertes plus faibles que le câble RG59.
• Le câble coaxial RG6 a un conducteur en acier recouvert de cuivre massif de 18 AWG et une couche diélectrique légèrement plus épaisse.
• Le blindage est meilleur car le câble est doté d’une tresse en aluminium et d’un ruban en polyester.
• Il est légèrement plus épais que le câble RG59 et moins facile à plier.

RG11

• Le câble RG11 est un câble plus moderne qui répond aux exigences de fréquence de la télévision haute définition (TVHD).
• Il est plus épais que les câbles RG59 et RG6, avec un diamètre total d’un peu moins d’un demi-pouce.
• Les pertes globales sont plus faibles et vous pouvez utiliser ce câble pour transmettre un signal de manière fiable sur des distances supérieures à 100 pieds.

RG58

Le câble coaxial RG58 n’est pas compatible avec le câble coaxial RG59, visuellement similaire, car il présente une impédance caractéristique inférieure de 50 ohms.

L’utilisation d’un câble coaxial RG58 sur des installations nécessitant une impédance caractéristique de 75 ohms entraîne un signal de mauvaise qualité et des interférences dues à la réflexion du signal.

Où se procurer un câble RG 59 de haute qualité ?

Huadong, en tant que fabricant de câbles leader de l’industrie, propose différents types de câbles coaxiaux.

Si vous avez besoin de tels produits, n’hésitez pas à nous contacter et notre équipe d’ingénieurs vous fournira des produits de la meilleure qualité aux prix les plus compétitifs.
