Câble d’Instrumentation EGSF

• Application:
• Le câble EGSF est utilisé pour transmettre des signaux analogiques ou numériques dans les processus de mesure et de contrôle.
• Ils sont couramment utilisés dans les industries chimiques, pétrochimiques et papetières.
• Caractéristiques:
• La tension de fonctionnement est de 250V et la température ambiante d’utilisation est comprise entre -20 et 60°C.
• Résistant à l’huile. Conforme aux spécifications de l’industrie pétrolière.

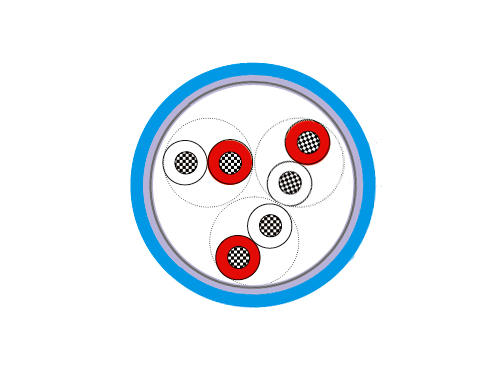

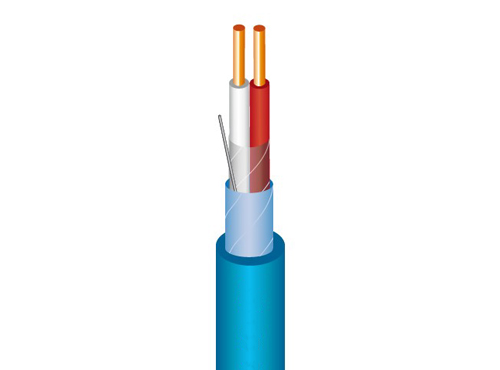

• Construction:
• Tension nominale (Uo/U)
• 300/500V
• Conducteur
• Conducteur en cuivre massif de classe 1
• Conducteur en cuivre toronné de classe 2
• Isolation
• PVC (chlorure de polyvinyle)
• Ruban de liaison
• PET (Ruban de polyester)
• Écran collectif
• AlL/PET (bande aluminium/polyester)
• Gaine
• PVC (chlorure de polyvinyle)
• Identification de l’âme
• Paires : Blanc et rouge numérotés
• Triples : Bleu, blanc et rouge numérotés
• Couleur de la gaine
• Bleu/Gris
• Normes:
• NF M 87-202

Qu’est-ce que le câble EGSF ?

• Le câble d’instrumentation EGSF est destinés aux circuits de contrôle et d’instrumentation, aux systèmes de traitement de signaux, de surveillance et de données et à la transmission de données analogiques ou numériques.
• Le tout dans des applications d’électronique industrielle, permettant notamment de répondre aux conditions rencontrées dans les industries chimiques, pétrochimiques et papetières.
• Ils sont protégés par un écran électrostatique global contre les interférences électriques externes.
• Les câbles peuvent également être utilisés pour l’alimentation de petits appareils auxiliaires à condition que la limite de capacité de transport de courant ne soit pas dépassée.
• Ils conviennent pour des installations fixes à l’intérieur et à l’extérieur.
• La gaine en PVC à indice d’oxygène élevé résiste aux rayons UV et aux intempéries, est autoextinguible et ignifuge.
• Ils sont résistants à l’huile et offrent une résistance accrue aux hydrocarbures aliphatiques.

Quelle est la différence entre le câble EGSF et le câble EISF ?

• Le câble EGSF est un câble à blindage global et EISF est un câble à à blindage global et individuel.
• La différence entre les deux est la différence entre le blindage total et le blindage individuel.
• Alors, quelle est la différence entre un câble d’instrumentation à blindage global et un câble d’instrumentation à blindage individuel ?
• Dans un câble à blindage global, tous les conducteurs à l’intérieur du câble sont enveloppés d’une couche de blindage commune.
• Ce blindage vise à protéger l’ensemble du câble contre les interférences externes et à réduire au maximum l’émission de signaux électromagnétiques du câble lui-même.
• Il agit en coopération pour repousser les interférences extérieures et réduire les émissions.
• Dans un câble à blindage global et individuel, chaque paire de conducteurs, qu’ils soient en paire individuelle ou dans le blindage global, est dotée de sa propre couche de blindage pour prévenir les interférences croisées entre les paires de fils.
• De plus, l’ensemble du câble est également doté d’une couche de blindage global pour renforcer la protection contre les interférences externes.
• Le choix entre ces deux types de câbles dépend des exigences spécifiques de l’application, du niveau d’interférence électromagnétique attendu et d’autres facteurs liés à l’environnement d’installation.

Comment choisir le modèle de câble d’instrument qui me convient ?

• Huadong propose une large gamme de câbles d’instrumentation, y compris des câbles blindés individuellement ainsi que des câbles blindés individuellement et collectivement.
• Les câbles peuvent être isolés avec du polyéthylène (PE), du polyéthylène réticulé (XLPE), du chlorure de polyvinyle (PVC) ou du silicone (Si).
• Ils sont généralement dotés d’une gaine extérieure en PVC ou d’une gaine LSZH (Low Smoke Zero Halogen), qui convient aux zones où les émissions de fumées et de gaz acides peuvent causer de graves problèmes en cas d’incendie.
• Nos câbles sont également disponibles avec une armure en fil d’acier ou en ruban d’acier, qui les protège des contraintes mécaniques et les rend robustes et fiables.

Huadong fournit des câbles d’instrumentation de haute qualité

• Nos câbles d’instrumentation sont conformes aux normes britanniques et internationales, notamment la norme britannique BS5308 sur les câbles d’instrumentation, la norme française NF M87-202, la norme européenne BS EN 50288-7, etc.
• Notre équipe technique travaille également avec les clients pour développer des câbles blindés conçus et fabriqués pour répondre aux exigences spécifiques de leurs applications dans les secteurs du pétrole, du gaz et de la pétrochimie, de l’automatisation et du contrôle des processus, ainsi que de la marine et de l’offshore.
• Nous proposons différents modèles tels que le câble 01 ip 09 egsf, le câble 03 ip 09 egsf, etc.
• Comme fournisseur principal de câbles d’instrumentation, nos ingénieurs techniques sont à votre disposition pour vous assister dans le processus de sélection des câbles et nous aider à fournir la meilleure solution pour votre application spécifique.
• Nos produits présentent d’excellentes performances, une solidité et une durabilité remarquables, ainsi qu’un fonctionnement optimal, ce qui les rend très appréciés de nos clients.
• Si vous souhaitez acheter ce câble, veuillez nous contacter et nous vous ferons immédiatement notre meilleure offre.
