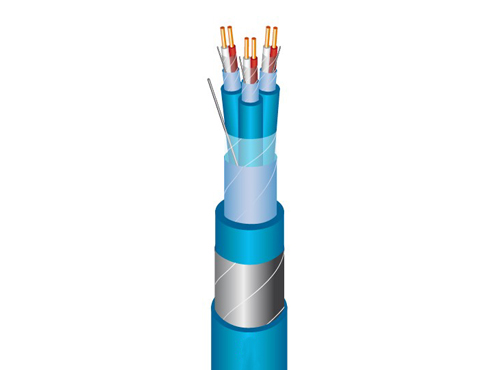

Câble d’Instrumentation EIFA Armé

• Application:
• Le câble EIFA est conçu pour être utilisé en toute sécurité dans les unités pétrolières et pétrochimiques, pour la transmission de signaux analogiques en courant alternatif ou continu.
• Ils conviennent aux applications de résistance aux hydrocarbures aliphatiques et aux applications d’enfouissement direct.
• Caractéristiques:
• ignifuge, résistant à la lumière du soleil, aux huiles minérales et aux hydrocarbures.
• Construction:
• Tension nominale (Uo/U)
• 300/500V
• Conducteur
• Conducteur en cuivre massif de classe 1
• Conducteur en cuivre toronné de classe 2
• Isolation
• PVC (chlorure de polyvinyle)
• Ruban de liage individuel
• PET (ruban de polyester)
• Écran individuel
• AL/PET (ruban aluminium/polyester)
• Gaine individuelle
• PVC (chlorure de polyvinyle)
• Ruban de liaison global
• PET (Ruban de polyester)
• Écran collectif
• AL/PET (bande aluminium/polyester)
• Gaine intérieure
• PVC (chlorure de polyvinyle)
• Armure
• Double bande d’acier
• Gaine
• PVC (chlorure de polyvinyle)
• Couleur de la gaine
• Bleu/Gris
• Normes:
• NF M87-202

Qu’est-ce qu’un câble EIFA ?

• Le câble d’instrumentation EIFA est destiné aux circuits de contrôle et d’instrumentation, aux systèmes de traitement des signaux, de surveillance et de données et à la transmission de données analogiques ou numériques, le tout dans des applications électroniques industrielles, permettant notamment de répondre aux conditions rencontrées dans les industries chimiques, pétrochimiques et papetières.
• Il est protégé par un blindage électrostatique global contre les interférences électriques externes.
• La structure des paires blindées réduit considérablement l’influence mutuelle entre les signaux transmis le long du câble.
• L’armure en ruban d’acier du câble EIFA offre une protection accrue contre les dommages mécaniques et les attaques de rongeurs.
• Le câble peut également être utilisé pour l’alimentation de petits appareils auxiliaires, à condition de ne pas dépasser la limite de capacité de transport de courant (voir notre guide technique).
• Il peut être utilisés pour des installations fixes à l’intérieur et à l’extérieur.
• La gaine en PVC à indice d’oxygène élevé résiste aux rayons UV et aux intempéries, est autoextinguible et ignifuge.
• Les câbles passent le test de combustibilité conformément à la norme PN-EN 60332-3.
• Le câble EIFA est résistant à l’huile et offre une résistance accrue aux hydrocarbures aliphatiques.

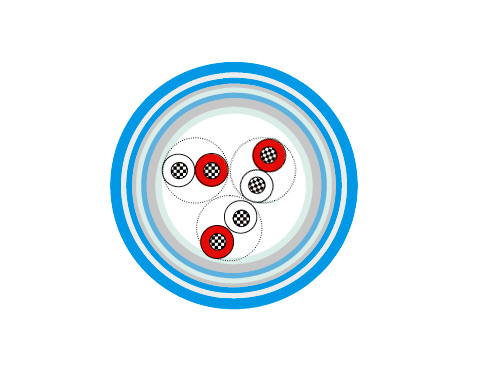

Quelle est la structure du câble EIFA ?

• Les conducteurs du câble EIFA sont des fils de cuivre recuits nus, 05 pour 0,50 mm2 (1×0,8 mm), 09 pour 0,88 mm2 (7×0,4 mm) et 15 pour 1,50 mm2 (7×0,52 mm). L’isolation du câble est en PVC résistant à la chaleur.
• IP désigne les conducteurs isolés torsadés par paires, le code couleur de l’isolation est blanc et rouge.
• IT désigne les conducteurs triples torsadés, dont le code couleur de l’isolation est blanc, rouge et bleu.
• L’écran électrostatique des paires/triples paires est constitué d’un ruban en polyester d’aluminium et d’un fil de drainage en cuivre étamé recuit toronné, section 0,22 mm2 (7×0,2 mm).
• Les paires/triples paires blindées ont une gaine spéciale en PVC, généralement bleue, mais également disponible dans d’autres couleurs.
• L’âme du câble est enveloppée dans un ruban de polyester.
• L’écran électrostatique global constitué d’un ruban en polyester-aluminium et d’un fil de drainage en cuivre étamé recuit toronné, section 0,22 mm2 (7×0,2 mm), nombre de fils de drainage de 1 à 3 en fonction du diamètre de l’âme du câble.

Quelle est la différence entre le câble EIFA et le câble EISF ?

Le câble d’instrumentation EISF et le câble EIFA sont utilisés pour la transmission de signaux analogiques de mesure dans les industries chimiques, pétrochimiques et papetières.

Ils sont conformes à la norme NF M 87-202.

Quelle est la différence entre le câble EIFA et le câble EISF ?

• Le câble d’instrumentation EISF et le câble EIFA sont utilisés pour la transmission de signaux de mesure analogiques dans les industries chimiques, pétrochimiques et papetières et sont conformes à la norme NF M 87-202.
• L’armure en ruban d’acier du câble EIFA offre une protection accrue contre les dommages mécaniques et les attaques de rongeurs.
• Huadong propose des câbles d’instrumentation de haute qualité
• Huadong propose des câbles d’instrumentation de haute qualité tels que les câbles EGSF, EGFA, EISF et EIFA, tous conformes à la norme NF M87-202C.
• Ces câbles sont conçus pour une basse tension de sécurité, pour la transmission de signaux analogiques en courant alternatif ou continu.
• Ils sont adaptés aux applications de résistance aux hydrocarbures aliphatiques.
• Tous les câbles d’instrumentation NF M87-202 sont blindés pour assurer l’intégrité du signal.
• Nous proposons différents types de câbles blindés d’instrumentation, si vous avez besoin de ce type de produit ou d’un câble personnalisé, n’hésitez pas à nous contacter et notre équipe vous fournira la solution la plus professionnelle et le meilleur prix.
