Câble d’Instrumentation EISF

• Application:
• Le câble EISF est conçu pour être utilisé en toute sécurité dans les unités pétrolières et pétrochimiques, en particulier pour la transmission de signaux analogiques en courant alternatif ou continu.
• Il convient pour les applications de résistance aux hydrocarbures aliphatiques.
  instrumentation.
• Caractéristiques:
• Plage de température ambiante de fonctionnement de -20°C à 60°C.
• Résistant aux hydrocarbures aliphatiques et conforme aux spécifications de l’industrie pétrolière.

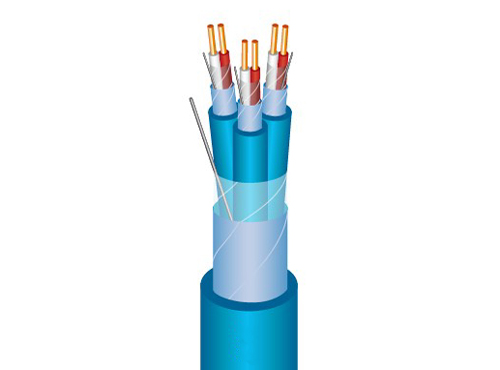

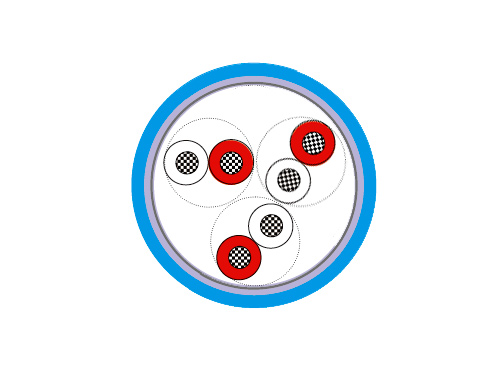

• Construction:
• Tension nominale (Uo/U)
• 300/500V
• Conducteur
• Conducteur en cuivre massif de classe 1
• Conducteur en cuivre toronné de classe 2
• Isolation
• PVC (chlorure de polyvinyle)
• Ruban de liage individuel
• PET (ruban de polyester)
• Écran individuel
• AL/PET (ruban aluminium/polyester)
• Gaine individuelle
• PVC (chlorure de polyvinyle)
• Ruban de liaison global
• PET (Ruban de polyester)
• Écran collectif
• AL/PET (bande aluminium/polyester)
• Gaine
• PVC (chlorure de polyvinyle)
• Identification de l’âme
• Paires : Blanc et rouge numérotés
• Triples : Bleu, blanc et rouge numérotés
• Couleur de la gaine
• Bleu/Gris
• Normes:
• NF M87-202

Qu’est-ce qu’un câble EISF ?

Le câble d’instrumentation EISF est utilisé pour transmettre des signaux analogiques ou digitaux dans des process de mesures et de contrôle nécessitant une protection chimique.

L’écran individuel sur chaque paire limite les conséquences de la diaphonie.

Quelles sont les caractéristiques du câble EISF ?

• Le câble d’instrumentation EISF est conforme à la norme française NF M87-202. Il est principalement utilisé pour la connexion des systèmes d’instrumentation et de contrôle, présentant les caractéristiques et avantages suivants:
• 1. haute fiabilité: Le câble est fabriqué avec des conducteurs de haute qualité et des matériaux isolants, permettant une transmission de signal stable et fiable.
  Il possède de bonnes performances de blindage électromagnétique, capable de résister aux interférences de signaux externes, assurant ainsi la précision du signal.
• 2. Durabilité: il présente une résistance élevée à l’usure et à la corrosion et peut fonctionner de manière stable pendant une longue période dans des conditions environnementales difficiles.
• Il convient à divers environnements industriels et a une longue durée de vie.
• 3. Flexibilité: le câble NF M87-202 EISF présente une bonne flexibilité et une bonne capacité de flexion, ce qui facilite l’installation et le câblage.
• Il peut s’adapter à des environnements de câblage complexes et fournir des solutions de connexion flexibles.
• 4. Conformité aux normes: Le câble EISF est fabriqué selon la norme française, garantissant la fiabilité de sa qualité et de ses performances.
• C’est un produit certifié, répondant à des normes de qualité cohérentes.

Quelles sont les spécifications du câble EISF ?

• 1. Matériau conducteur: le cuivre est généralement utilisé comme matériau onducteur, avec une bonne conductivité électrique.
• 2. Isolation: le câble est isolé en PVC et possède une gaine spéciale en PVC ignifuge et résistante aux UV, aux huiles minérales et aux hydrocarbures.
• 3. Matériau et structure de blindage : les câbles EISF NF M87-202 sont généralement dotés d’une couche de blindage pour les protéger contre les signaux parasites externes.
• Ils sont protégés par un écran électrostatique global.

Quelle est la différence entre le câble EGSF et le câble EISF ?

• L’EGSF est un câble à blindage global et EISF est un câble à à blindage global et individuel.
• La différence entre les deux est la différence entre le blindage total et le blindage individuel.
• Alors, quelle est la différence entre un câble d’instrumentation à blindage global et un câble d’instrumentation à blindage individuel ?
• Dans un câble à blindage global, tous les conducteurs à l’intérieur du câble sont enveloppés d’une couche de blindage commune.
• Ce blindage vise à protéger l’ensemble du câble contre les interférences externes et à réduire au maximum l’émission de signaux électromagnétiques du câble lui-même.
• Il agit en coopération pour repousser les interférences extérieures et réduire les émissions.
• Dans un câble à blindage global et individuel, chaque paire de conducteurs, qu’ils soient en paire individuelle ou dans le blindage global, est dotée de sa propre couche de blindage pour prévenir les interférences croisées entre les paires de fils.
• De plus, l’ensemble du câble est également doté d’une couche de blindage global pour renforcer la protection contre les interférences externes.
• Le choix entre ces deux types de câbles dépend des exigences spécifiques de l’application, du niveau d’interférence électromagnétique attendu et d’autres facteurs liés à l’environnement d’installation.

Huadong propose une large gamme de câbles d’instrumentation

Huadong produit une variété de câbles d’instrumentation de haute qualité avec d’excellentes performances électriques.

Si vous avez besoin de plus d’informations ou de câbles avec une structure ou d’autres constructions et matériaux de câbles, veuillez contacter notre équipe. Nous serons heureux de vous aider !
