Câble D’Instrumentation NF M87-202
NF M87-202 est la norme française relative aux câbles d’instrumentation pour l’industrie pétrolière et pétrochimique.
Elle couvre les câbles d’instrumentation armés et non armés en paires, triples, multiples paires et triples multiples pour la transmission de signaux analogiques en courant alternatif ou continu dans les unités pétrolières et pétrochimiques.
Quels sont les câbles d’instrumentation conformes à la norme NF M87-202 ?

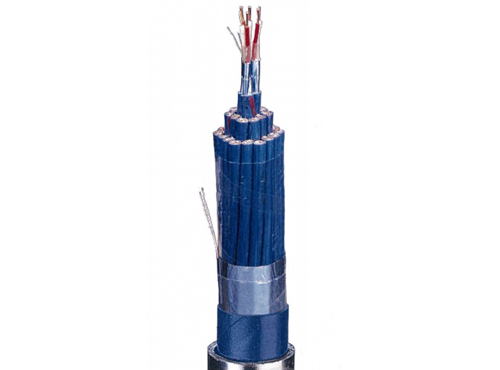

- Huadong propose des câbles EGSF, EGFA, EISF, EIFA présentant de bonnes performances électriques conformément à la norme NF M87-202.
- Ces câbles sont conçus pour être utilisés en toute sécurité dans les unités pétrolières et pétrochimiques, en particulier pour la transmission de signaux analogiques en courant alternatif ou continu.
- Ils conviennent pour les applications de résistance aux hydrocarbures aliphatiques.
Paramètres des câbles NF M87-202
| NF M 87-202 | diametre exterieur outer diameter | Masse Weight (kg/Km) | |
| mini | maxi | ||
| 01 IP 09 EGSF* | 6.1 | 7.2 | 65 |
| 01 IP 09 EGFA* | 9.1 | 10.5 | 160 |
| 01 IP 09 EGPF* | 11.7 | 13.4 | 500 |
| 01 IT 09 EGSF* | 6.4 | 7.5 | 80 |
| 01 IT 09 EGFA* | 9.4 | 10.8 | 175 |
| 01 IT15EGFA* | 10.5 | 12.0 | 220 |
| 01 IT 09 EGPF | 12.0 | 13.7 | 530 |
| 03 IP 05 EGSF* | 8.0 | 9.3 | 95 |
| 03 IP 05 EGFA* | 10.9 | 12.5 | 215 |
| 03 IP 05 EGPF | 13.7 | 15.7 | 635 |
| 07 IP 05 EGSF* | 10.5 | 12.1 | 160 |
| 07 IP 05 EGFA* | 13.6 | 15.6 | 320 |
| 07 IP 05 EGPF | 16.3 | 18.7 | 840 |
| 12 IP 05 EGSF* | 13.4 | 15.4 | 255 |
| 12 IP 05 EGFA* | 16.6 | 19.1 | 465 |
| 12 IP 05 EGPF | 19.4 | 22.2 | 1160 |
| 19 IP 05 EGSF* | 16.6 | 19.0 | 380 |
| 19 IP 05 EGFA* | 20.0 | 22.9 | 640 |
| 19 IP 05 EGPF | 22.9 | 26.3 | 1550 |
| 27 IP 05 EGSF* | 19.2 | 22.0 | 510 |
| 27 IP 05 EGFA* | 22.6 | 25.9 | 610 |
| 27 IP 05 EGPF | 25.9 | 29.8 | 1855 |
| 03 IP 05 EISP | 11.1 | 12.8 | 180 |
| 03 IP 05 EIFA* | 14.2 | 16.2 | 355 |
| 03 IP 05 EIPF | 17.1 | 19.6 | 950 |
| 07 IP 05 EISP | 15.4 | 17.7 | 335 |
| 07 IP 05 EIFA* | 18.6 | 21.4 | 570 |
| 07 IP 05 EIPF | 21.8 | 25.0 | 1450 |
| 12 IP 05 EISP | 19.8 | 22.8 | 545 |
| 12 IP 05 EIFA | 23.3 | 26.7 | 850 |
| 12 IP 05 EIPF | 26.6 | 30.5 | 2025 |
| 19 IP 05 EISP | 24.5 | 28.1 | 820 |
| 19 IP 05 EIFA* | 28.1 | 32.3 | 1210 |
| 19 IP 05 EIPF | 31.6 | 36.3 | 2745 |
| 27 IP 05 EISF | 28.9 | 33.2 | 1135 |
| 27 IP 05 EIFA | 32.8 | 37.6 | 1600 |
| 27 IP 05 EIPF | 36.5 | 41.9 | 3400 |
| 07 IT 05 EISF* | 16.9 | 19.4 | 425 |
| 07 IT 05 EIFA | 20.3 | 23.3 | 690 |
| 12 IT 09 EISF | 21.4 | 24.5 | 680 |
| 12 IT 09 EIFA | 25.0 | 28.7 | 1025 |
Pécifications et Caractéristiques selon la Norme NF M87-202
Matériaux et Construction
La Norme NF M87-202 établit des exigences précises concernant les matériaux et la construction des câbles d’instrumentation.
Les matériaux utilisés doivent être résistants aux conditions environnementales spécifiques aux installations de gaz naturel, notamment aux variations de température, à l’humidité et aux produits chimiques.
Types de Câbles
La norme spécifie les différents types de câbles d’instrumentation à utiliser en fonction des besoins spécifiques de l’installation.
Elle couvre une gamme variée de câbles, tels que les câbles blindés, les câbles à paires torsadées, et les câbles coaxiaux, adaptés aux différentes applications et environnements de l’installation.
Performances Électriques
La NF M87-202 définit également les caractéristiques électriques des câbles d’instrumentation, telles que la capacité, l’impédance, et la résistance électrique, pour garantir une transmission fiable et précise des signaux et des données entre les équipements et les capteurs.
Importance du Câble d’Instrumentation selon la Norme NF M87-202
Fiabilité et Sécurité
Le choix et l’utilisation de câbles d’instrumentation conformes à la Norme NF M87-202 sont essentiels pour assurer la fiabilité et la sécurité des installations de gaz naturel.
Les câbles de qualité garantissent une transmission précise des données et des signaux, permettant ainsi un contrôle efficace et sécurisé des opérations.
Conformité Réglementaire
La conformité aux spécifications de la Norme NF M87-202 est obligatoire pour les professionnels du secteur du gaz naturel.
Utiliser des câbles d’instrumentation certifiés conforme à la norme permet aux entreprises de démontrer leur engagement envers la sécurité et la qualité de leurs installations.
Performance Optimisée
Les câbles d’instrumentation conformes à la NF M87-202 sont conçus pour offrir des performances optimales dans les environnements exigeants des installations de gaz naturel.
Ils sont capables de résister aux conditions environnementales difficiles et de garantir une transmission stable et fiable des signaux et des données.
