Cable electrico THHN

  • El cable THHN tiene un aislamiento delgado de PVC resistente al fuego que está cubierto por una chaqueta de nylon resistente a la abrasión.
  • Los cables THHN son adecuados para aplicaciones de hasta 90 ºC en lugares secos y 75 ºC en condiciones húmedas.
  • Aunque el cable THHN puede funcionar en entornos de alta temperatura, es necesario corregir la capacidad de corriente del cable a altas temperaturas ambiente y al agrupar cables juntos en una canalización o conducto.
  • La clasificación de voltaje máximo del cable THHN es de 600 voltios.
  • Todos los cables THHN cumplen con la norma UL 83 para cables y alambres aislados termoplásticos de seguridad, así como con la norma UL 106 para cables y alambres de herramientas y máquinas de seguridad.

cable-THHN-02

¿Qué aplicaciones tiene el cable THHN?

  • El cable THHN/THWN-2 se utiliza en ubicaciones peligrosas de Clase 1, División 2, como las que se encuentran en la industria petrolera, del gas y petroquímica.
  • Pueden instalarse en bandejas, canalizaciones, conductos, conductos y en el aire cuando están debidamente soportados por un mensajero.
  • Están aprobados para enterramiento directo, para uso en lugares húmedos o secos, y en exteriores en bandejas de cables donde se requiere una clasificación resistente a la luz solar.

Descripción constructiva del cable THHN

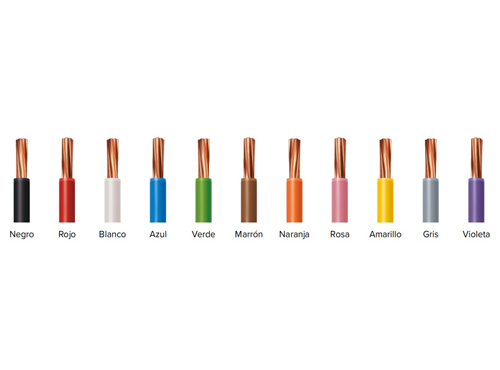

cable-THHN-01

  • El cable THHN/THWN-2 se fabrica de acuerdo con los requisitos de la norma UL 83.
  • Está certificado por Ul con nº E324873.
  • Conductor
    Conductor de cobre recocido (temple blando), de un solo alambre (sólido) o varios alambres cableados concaracteristicas y dimensiones de acuerdo a los requerimientos de la norma americana UL 83.
  • Aislamiento
    Aislamiento de Policloruro de Vinilo (PVC) de acuerdo con los requerimientos de la norma americana UL 83.
  • Cubierta
    Cubierta (chaqueta) de nylon de acuerdo a los requerimientos de la norma americana UL 83.
Conductor Espesor medio del aislamiento ≥ Espesor minimo de la cubierta ≥ Diámetro exterior total Peso total aproximado
Tamaño Sección nominal Número de hilos Diámetro del conductor
AWG o kcmil m㎡   mm mils mm mils mm mils mm mils kg/km lbs/1000ft
14 2,08 1 1,63 64 0,38 15 0,1 4 2,6 102 22 15
12 3,31 1 2,05 81 0,38 15 0,1 4 3,0 118 34 23
10 5,26 1 2,59 102 0,51 20 0,1 4 3,8 150 54 36
14 2,08 19 1,80 71 0,38 15 0,1 4 2,8 110 24 16
12 3,31 19 2,29 90 0,38 15 0,1 4 3,4 134 37 25
10 5,26 19 2,87 113 0,51 20 0,1 4 4,2 165 58 39
8 8,37 19 3,63 143 0,76 30 0,13 5 5,8 228 98 66
6 13,3 19 4,55 179 0,76 30 0,13 5 6,6 260 147 99
4 21,2 19 5,74 226 1,02 40 0,15 6 8,4 331 230 155
3 26,7 19 6,45 254 1,02 40 0,15 6 9,0 354 287 193
2 33,6 19 7,26 286 1,02 40 0,15 6 9,7 382 350 235
1 42,4 19 8,15 321 1,27 50 0,18 7 10,9 429 445 299
1/0 53,5 19 9,14 360 1,27 50 0,18 7 12,3 484 560 376
2/0 67,4 19 10,26 404 1,27 50 0,18 7 13,3 524 694 466
3/0 85 19 11,53 454 1,27 50 0,18 7 14,5 571 868 583
4/0 107 19 12,95 510 1,27 50 0,18 7 15,9 626 1070 719
250 127 37 14,60 575 1.52 60 0,2 8 17,9 705 1267 851
300 152 37 16,00 630 1,52 60 0,2 8 19,6 772 1510 1015
350 177 37 17,30 681 1.52 60 0,2 8 20,9 823 1770 1189
400 203 37 18,49 728 1,52 60 0,2 8 22,2 874 2022 1359
500 253 37 20,65 813 1.52 60 0,2 8 24,2 953 2480 1667
600 304 61 22,68 893 1,78 70 0,23 9 26,8 1055 2999 2015

¿Cuáles son las alternativas al cable THHN?

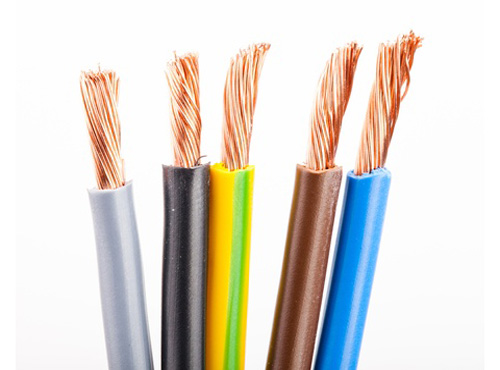

cable-THHN-03

Alambres y cables similares al THHN incluyen el THWN, cable termoplástico resistente al calor y al agua (THHW) y el cable termoplástico flexible con chaqueta de nailon (TFFN):

Cable THWN:

Chaquetón THWN adecuado para su uso en aplicaciones secas (90 ºC) y húmedas hasta una temperatura máxima de 75 ºC.

Este cable tiene aislamiento de PVC y una chaqueta de nailon. La mayoría de los cables THHN tienen una clasificación doble THHN/THWN.

Cable THWN-2:

Similar al cable THWN pero clasificado para una temperatura de operación máxima de 90 ºC en condiciones húmedas.

Cable THHW:

Cable THHW sin chaqueta de nailon. Es adecuado para uso en seco a una temperatura máxima de 90 ºC y aplicaciones húmedas a un máximo de 75 ºC.

Cable TFFN:

Cable TFFN para uso en edificios. El cable es muy flexible, tiene una chaqueta de nailon y está disponible en calibres más pequeños, incluyendo 16 y 18 AWG.

¿Cuál es el cable THHN precio？

Huadong ofrece diferentes tamaños de productos, incluyendo cable thhn 2, cable thhn 6, cable thhn 8, cable thhn 10, cable thhn 12.

A diferentes tamaños corresponden diferentes precios, y nuestro equipo de ventas le ofrecerá el mejor precio.
