Câble Festoon

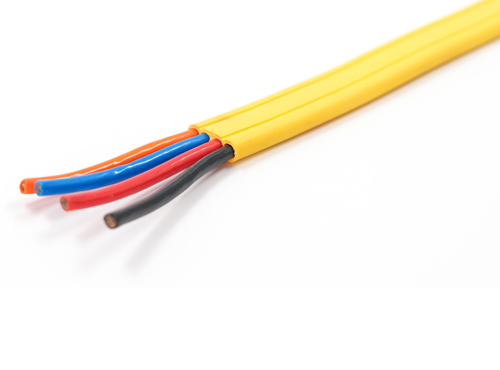

- La conception unique du câble Festoon plat lui permet de se poser à plat dans une grue ou un palan afin d’éviter les problèmes courants causés par d’autres types de câbles.
- Ce câble est doté d’une gaine en polyuréthane jaune de sécurité très résistante qui le protège contre les coupures, l’abrasion, l’huile et les produits chimiques.
- Le câble est également doté de conducteurs en cuivre étamé finement toronnés qui prolongent la durée de vie des conducteurs dans les applications dynamiques.
Quelles sont les applications du câble festoon ?

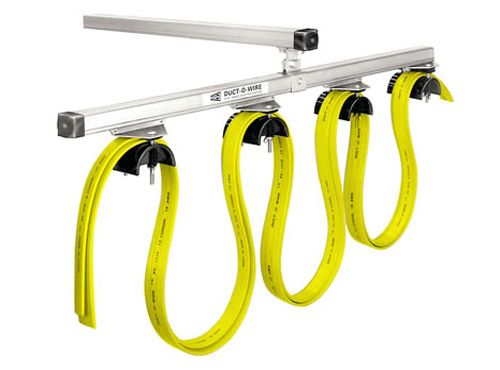

Cable de puissance et de contrôle avec d’excellentes propriétés mécaniques, plus particulièrement conçu pour une utilisation sur guirlandes ou toute autre application mobile avec des cycles de flexions fréquents.
Caractéristiques et avantages du câble festoon
Conducteurs en cuivre étamé finement toronnés
- Le toronnage fin améliore la durée de vie et réduit la fatigue et la rupture du conducteur.
- Les conducteurs étamés résistent à la corrosion et sont plus faciles à souder.
Isolation en fluoropolymère spécialement composée
- Propriétés diélectriques, mécaniques et de traction élevées.
- Offre une résistance supérieure aux huiles de lubrification, aux liquides de refroidissement, aux huiles de coupe, aux acides et à la plupart des produits chimiques.
Rainures de coupe
Facilite le dénudage et la terminaison.
Gaine TPU jaune de sécurité spécialement composée
Offre une défense de première ligne supérieure contre la déchirure, l’abrasion, l’impact, l’huile, l’ozone, l’exposition aux UV et la plupart des produits chimiques.
Résiste aux flammes et à la chaleur. Flexibilité extrême par tous les temps.
La structure du câble
- Element porteur
- Porteur central textile
- Ame
- Cuivre nu souple classe 5IEC 228-VDE 0295
- lsolation
- Mélange spécial polyester
- Assemblage des conducteurs couches à pas court
- Ruban séparateur textile entre chaque couche
- Gaine intérieure
- Polyuréthane (sur version blindée)
- Ruban séparateur polyester(sur version blindée uniquement)
- Tresse cuivre étamé (couv. 85%) (sur version blindée uniquement)
- Gaine extérieure
- Polyuréthane
- Couleur
- Noir
Paramètres du câble festoon
| Oiametre exterieur Outer diameter (mm) | Intensite admissible) Permissible current ratingf1‘ (A) | Rayon de courbure Bending radius (mm) | Poids de cuivre Copper Index (kg/km) | Masse Weight Approx. (kg/km) | |
| 1 x25 | 10.1/10.9 | 176 | 66 | 240 | 269 |
| 1 x35 | 11.9/12.7 | 218 | 78 | 336 | 375 |
| 1 x 50 | 14.7/15.5 | 276 | 90 | 480 | 535 |
| 1 x70 | 16.4/17.2 | 347 | 102 | 672 | 733 |
| 1 x95 | 18.1/18.9 | 416 | 114 | 912 | 945 |
| 1 x 120 | 20.0/21.0 | 488 | 123 | 1152 | 1201 |
| 1 x 150 | 22.0/23.0 | 566 | 135 | 1440 | 1485 |
| 1 x 185 | 24.4 / 25.6 | 644 | 153 | 1776 | 1825 |
| 4G 1.5 | 8.3/8.9 | 23 | 54 | 58 | 112 |
| 4G2.5 | 9.4/10.0 | 30 | 60 | 96 | 153 |
| 4G4 | 10.5/11.3 | 41 | 66 | 154 | 223 |
| 4G6 | 12.3/13.1 | 53 | 75 | 230 | 313 |
| 4G 10 | 15.2/16.0 | 74 | 96 | 384 | 515 |
| 4G 16 | 17.9/18.7 | 99 | 111 | 614 | 749 |
| 4G25 | 21.3/22.3 | 131 | 141 | 960 | 1153 |
| 4G35 | 26.0/27.2 | 162 | 165 | 1344 | 1653 |
| 4G 50 | 30.8 / 32.4 | 202 | 195 | 1920 | 2404 |
| 5G2.5 | 10.0/10.8 | 30 | 60 | 120 | 179 |
| 5G4 | 11.8/12.6 | 41 | 72 | 192 | 288 |
| 5G6 | 13.0/15.0 | 51 | 84 | 288 | 402 |
| 5G 10 | 15.7/16.8 | 71 | 102 | 480 | 629 |
| 5G 16 | 19.5/20.5 | 99 | 120 | 768 | 920 |
| 5G25 | 23.4 / 24.4 | 120 | 156 | 1200 | 1473 |
| 7G2.5 | 11.7/12.5 | 26 | 72 | 168 | 245 |
| 12 G 1.5 | 14.5/15.3 | 15 | 90 | 173 | 314 |
| 12 G 2.5 | 16.7/17.5 | 18 | 102 | 288 | 461 |
| 18 G 1.5 | 14.7/15.5 | 14 | 96 | 259 | 375 |
| 18 G 2.5 | 16.9/17.7 | 19 | 105 | 432 | 573 |
| 24 G 2.5 | 19.4/20.2 | 16 | 120 | 576 | 761 |
Huadong propose des câbles flexibles de haute qualité
Huadong propose des câbles Festoon de haute qualité, conformes aux différentes normes internationales et dotés d’une longue durée de vie.
Si vous avez besoin de ces câbles, n’hésitez pas à nous contacter, notre équipe commerciale et technique vous fournira la solution la plus adaptée et le prix le plus compétitif.
