Câble H07RN-F 3G10mm²
H07RN-F 3G10 m㎡est un câble en caoutchouc qui peut être utilisé à l’intérieur et à l’extérieur comme câble de connexion dans des environnements humides et chauds.
Il convient à la connexion d’outils motorisés, d’outils, de machines, etc. où une grande flexibilité est requise, ainsi que le risque d’effets à court terme de l’huile et de l’essence.
Signification de H07RN-F 3G10mm²
- La désignation “H07RN-F” indique la classification du câble selon les normes internationales.
- Le “H” indique qu’il s’agit d’un câble harmonisé, conforme aux normes européennes.
- Le “07” indique la tension nominale, qui est de 450/750 volts. “RN” signifie le type de matériau d’isolation et de gaine, “R” représentant le caoutchouc naturel et “N” le néoprène.
- Enfin, “F” indique que le câble est adapté à une utilisation en extérieur.
- La spécification “3G10 mm²” fait référence à la construction et à la taille des conducteurs à l’intérieur du câble.
- La mention “3G” indique qu’il s’agit d’un câble à trois conducteurs, ce qui signifie qu’il contient trois conducteurs.
- “10 mm²” signifie que la section de chaque conducteur est exprimée en millimètres carrés, ce qui indique la capacité de transport de courant du câble.

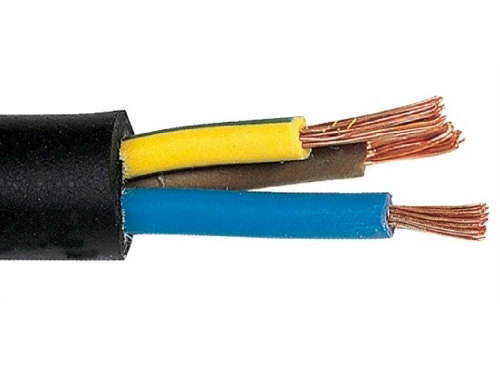

Quelle est la construction du câble H07RN-F 3G10 ?
- Structure du câble
- 3G10mm2
- Forme de la section du câble
- ronde
- Structure de l’âme
- toronné
- Type d’âme
- CCA Aluminium plaqué cuivre
- CCS Acier plaqué cuivre
- Cu Cuivre
- Nombre d’âmes
- 3
- Section de l’âme
- Conducteurs pleins et torsadés selon AWG
- 10mm2
- Marquage de l’âme
- couleurs + fil de terre
- Structure du blindage
- non blindé
- Matériau d’isolation du fil
- EPDM Ethylène Propylène Diène Monomère
- HDPE Polyéthylène haute densité
- LSZH Faible fumée sans halogène
- PA Polyamide
- PE Polyéthylène
- PFA Perfluoroalcoxy
- PO Polyoléfine
- PTFE Polytétrafluoroéthylène
- PUR Polyuréthane
- PVC Chlorure de polyvinyle
- THHN Thermoplastique, haute résistance à la chaleur, enrobé de nylon
- XLPE Polyéthylène réticulé
- X-FRNC Polyéthylène réticulé retardateur de flammes non corrosif
- Caoutchouc
- Couleur de l’isolation
- noir
- Tension nominale U0/U
- U0 = tension nominale du câble entre le conducteur et le revêtement métallique ou la terre
- U = tension nominale du câble entre les conducteurs de phase
- 450V/750V
- Température de fonctionnement
- -25…60°C
- Diamètre de fil max.
- 24,2 mm
- Résistance
- aux contraintes mécaniques, à l’humidité, à la plupart des huiles, à la température, aux conditions atmosphériques, aux rayons UV
- Classe de flexibilité
- 5
- Noyau terrestre
- jaune-vert
Quelle est l’application du câble H07RN-F ?
- Chantiers de construction : Les câbles H07RN-F sont couramment utilisés sur les chantiers de construction pour alimenter les outils, les machines et les systèmes d’éclairage temporaires.
- Leur durabilité et leur résistance aux intempéries les rendent bien adaptés aux conditions difficiles rencontrées dans les environnements de construction.
- Événements et divertissements : Ces câbles sont souvent utilisés lors d’événements en plein air, de concerts et de festivals pour alimenter les éclairages de scène, les systèmes de sonorisation et d’autres équipements.
- Leur flexibilité et leur robustesse les rendent idéaux pour les installations temporaires qui nécessitent des montages et des démontages fréquents.
- Installations industrielles : Dans les installations industrielles, les câbles H07RN-F sont utilisés pour la distribution d’énergie, les connexions de machines et les systèmes de contrôle.
- Leur résistance aux huiles, aux produits chimiques et à l’abrasion garantit des performances fiables, même dans les environnements industriels exigeants.
- Applications marines : Grâce à leur capacité à résister à l’humidité et à l’exposition à l’eau salée, les câbles H07RN-F trouvent des applications dans les environnements marins, tels que les installations à bord des navires et les connexions électriques à quai.
Huadong propose un câble H07RN-F de haute qualité
Huadong, leader dans la fabrication de câbles, fournit des câbles flexibles de haute qualité.
Si vous avez besoin du câble H07RN-F, veuillez nous contacter, notre équipe commerciale et technique vous fournira la solution la plus appropriée et le prix le plus compétitif.
