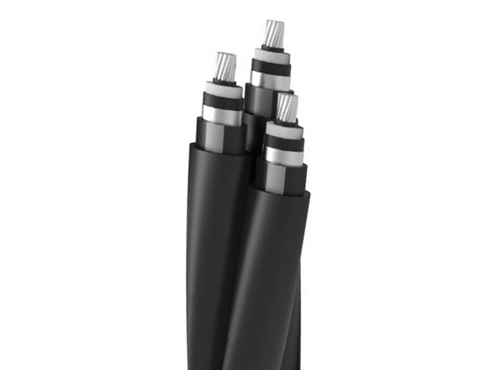

Câble Isolé S26 Touterrain

• Application:
• Le câble moyenne tension isolé S26 touterrain est utilisé pour la construction de lignes moyenne tension en milieu urbain et rural.
• Réseaux moyenne tension pour les entreprises privées.
• Pose directe, sans protection mécanique supplémentaire, sans apport de sable, sans contrôle de remblai (câble moyenne tension touterrain).
• Caractéristiques:
• Triple extrusion en même temps du semi-conducteur interne, isolant et semi-conducteur externe cannelé.
• Le câble est isolé avec du polyéthylène réticulé à champ radial.
• L’étanchéité longitudinale est assurée par une poudre qui gonfle à l’humidité.
• La gaine supérieure permet de poser le câble sans sable dans la tranchée et est compatible avec les outils existants.
• Rayon de courbe identique au câble standard.
• Amortissement des contraintes mécaniques à la nature et à la forme de la gaine supérieure.
• Résistance aux chocs, à l’abrasion et aux impacts.
• Construction:
• Tension nominale Uo/U
• Entre 12/20 (24) KV et 18/30 (36) KV
• Conducteur
• Âme rigide câblée en Alu ou en Cu de classe 2
• Écran du conducteur
• Écran semi conducteur extrudé
• Isolation
• PR
• Écran d’Isolation
• Écran semi-conducteur cannelé et pelable+poudre gonflant
• Écran Métallique
• Ruban alu adhérent à la gaine ( Posé en long)
• Gaine
• Gaine en PE
• Ruban séparateur
• Gaine Extérieur
• Gaine supérieure lisse (résistance à l’abrasion et aux chocs)
• Normes:
• NFC33 226

Qu’est-ce que le câble S26 touterrain moyenne tension ?

Le câble moyenne tension HTA (Haute Tension A) est utilisé pour des tensions allant de 1kV à 36kV, également appelé câble moyenne tension.

Il est important de noter que la plage de tension moyenne peut varie d’un pays à l’autre.

Où utiliser le câble moyenne tension?

• Le câble moyenne tension est utilisé dans la distribution publique moyenne tension 12/20 kV, fournissant de l’électricité aux bâtiments résidentiels, commerciaux et industriels.
• Bien entendu, il peut également être utilisé dans les projets d’énergie renouvelable tels que les parcs éoliens, les parcs photovoltaïques et les réseaux spéciaux tels que l’industrie.
• Les câbles moyenne tension peuvent être utilisés soit en aérien (sur des poteaux ou pylônes), ou soit le câble HTA souterrain, en fonction des exigences spécifiques du réseau électrique, des réglementations locales et des conditions environnementales.

Quelle est la différence entre le câble moyenne tension et le câble haute tension ?

• Les câbles moyenne tension et haute tension fonctionnent à des tensions différentes.
• Les câbles moyenne tension étant généralement conçus pour des tensions allant jusqu’à 36 kV, et les câbles haute tension pour des tensions supérieures à 36 kV.
• En raison de la différence de tension, les câbles haute tension ont une isolation plus robuste et plus épaisse que les câbles à moyenne tension.
• Une isolation inadéquate à des tensions plus élevées peut entraîner des décharges électriques indésirables et des arcs électriques.
• En outre, les applications des câbles moyenne tension et haute tension diffèrent également.
• Les câbles moyenne tension sont utilisés pour les réseaux de transport et les câbles haute tension pour les réseaux de distribution.
• Il convient ici de faire la distinction entre les réseaux de de transport et les réseaux de distribution.

Différence entre les réseaux de distribution et les réseaux de transport

• Les réseaux de transport comprennent les lignes à haute tension et les lignes à très haute tension qui sont chargées de transporter l’électricité sur de longues distances des centrales électriques, des parcs éoliens, etc. jusqu’aux centres de distribution régionaux.
• Ces lignes de transport à haute tension, qui sont généralement aériennes, soutenues par des pylônes ou des tours, et des câbles souterrains peuvent également être utilisés pour les transmissions sur de longues distances ou dans les zones urbaines.
• Les câbles à basse tension et moyenne tension sont utilisés dans le réseau de distribution, où ils distribuent l’électricité depuis le centre de distribution régional jusqu’aux utilisateurs finaux (bâtiments résidentiels, commerciaux et industriels) dans une zone donnée.
• Ces câbles peuvent être aériens ou souterrains.

Câble souterrain et câble aérien

• Les câbles électriques moyenne tension sont utilisés soit en aérien, soit en souterrain, en fonction des exigences spécifiques du réseau électrique local, des réglementations locales et des conditions environnementales.
• Les câbles aériens de moyenne tension sont généralement des conducteurs nus tels que AAAC, AACSR, AACSR/AW, etc.
• Les câbles électriques sous terre sont généralement isolés au XLPE ou à l’EPR et offrent une bonne résistance électrique et une bonne protection contre les surcharges.

Types de câble électrique souterrain HTA

• Huadong propose des câbles HTA NFC33 226 en 6/10 (12) kV, 12/20 (24) kV et 18/30 (36) kV.
• Ces câbles comprennent le câble moyenne tension isolé S26, le câble S26 touterrain moyenne tension, le câble moyenne tension isolé S23, le câble moyenne tension isolé tripolaire armé et non armé……
• Nous pouvons également vous fournir des câbles moyenne tension de différentes dimensions, tels que le cable hta 3×150, le cable hta 240,etc.
• Le câble S26 touterrain de Huadong est fabriqué selon des normes de qualité strictes pour assurer des performances fiables et une sécurité optimale dans les réseaux de distribution et autres applications électriques à moyenne tension.
