Câble NGFLGÖU
Le câble NGFLGÖU et NGFLCGÖU sont des câbles plat, conçus pour être utilisés comme câbles porteur dans les grues à feston et les portiques, dans les machines-outils et dans les applications d’automatisation telles que les convoyeurs, les chariots et les machines-outils.
Il s’agit d’un câble industriel utilisé dans des secteurs aussi divers que l’alimentation, les boissons et l’exploitation minière.
Quelles sont les applications du câble NGFLGÖU ?
- Il est destiné à être utilisé dans des endroits secs, humides et mouillés, ainsi qu’en plein air, en tant que câble flexible d’alimentation et de commande pour des charges mécaniques moyennes.
- Le câble NGFLGÖU convient pour relier les parties mobiles des machines-outils, des équipements de manutention et des grandes machines, à condition qu’il ne soit exposé à la flexion que dans un seul plan.
- Noyaux groupés avec des groupes individuels séparés par un étai.
Quelles sont les caractéristiques du câble NGFLGÖU ?
- Avec une tension de 300/500 V, le câble NGFLGÖU (NGFLGOEU) et le câble NGFLCGÖU sont conçus pour des applications où le câble est soumis à une flexion et à des charges mécaniques moyennes sur un seul plan.
- La configuration plate est peu encombrante et permet des conceptions compactes. Les conducteurs multiples sont noirs avec une numérotation blanche et un conducteur de terre vert/jaune.
- Ces câbles sont robustes et flexibles, avec des conducteurs flexibles en cuivre extra fin de classe 6, isolés dans du caoutchouc éthylène-propylène (EPR) et une gaine en caoutchouc chloroprène.
- Ce matériau offre une protection dans les environnements secs, humides et mouillés.
- Les câbles conviennent pour des températures de fonctionnement de -40oC à +90oC (fixes) et de -35oC à +90oC (mobiles).
- Ils sont disponibles à partir de 4 conducteurs (tailles de 1,5 mm2 à 240 mm2) et jusqu’à 24 conducteurs, avec tous les détails sur les fiches techniques ci-jointes.
- Le câble NGFLCGÖU est également doté d’une tresse en cuivre étamé pour assurer la protection électromagnétique (CEM).

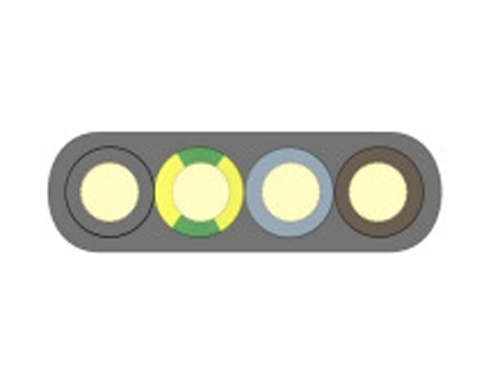

Structure de NGFLGÖU
- Tension nominale Uo/U
- 300/500V
- Conducteur
- Cuivre nu extra finement toronné de classe 6
- Isolation
- EPR (caoutchouc éthylène-propylène)
- Gaine
- CR (caoutchouc chloroprène)
- Identification de l’âme
- 4 conducteurs: Vert/jaune Marron Noir Gris
- 5 conducteurs: Vert/Jaune Bleu Marron Noir Gris
- 7 conducteurs et plus: Noir avec chiffres blancs Vert/Jaune
- Couleur de la gaine
- Noir
Structure de NGFLCGÖU
- Tension nominale Uo/U
- 300/500V
- Conducteur
- Jusqu’à 25 mm2: Classe 6, recuit électrolytique, cuivre ordinaire
- 25 mm2 et plus: Classe 5 recuit électrolytique, cuivre ordinaire
- Isolation
- EPR (caoutchouc éthylène-propylène)
- Écran
- TCWB (tresse de fils de cuivre étamés)
- Gaine
- CR (caoutchouc chloroprène) type 5GM3
- Identification de l’âme
- 4 conducteurs: Vert/jaune Marron Noir Gris
- 5 conducteurs: Vert/jaune bleu brun noir gris
- 7 conducteurs et plus: Noir avec numérotation blanche
- Couleur de la gaine
- Noir
Quels sont les paramètres du câble ?
| Nombre de conducteurs et section nominale mm2 | Chiffre du cuivre kg/km | Construction cond. (valeur appr.) mm | Dimensions totales env. mm | Poids env. kg/km |
| 4 x 1,5 | 60,0 | 84 x 0,16 | 6,2 x 17,5 | 200,0 |
| 5 x 1,5 | 75,0 | 84 x 0,16 | 6,2 x 21,5 | 240,0 |
| 7 x 1,5 | 105,0 | 84 x 0,16 | 6,2 x 29,0 | 360,0 |
| 8 x 1,5 | 120,0 | 84 x 0,16 | 6,2 x 31,5 | 370,0 |
| 12 x 1,5 | 180,0 | 84 x 0,16 | 6,5 x 47,0 | 620,0 |
| 24 x 1,5 | 360,0 | 84 x 0,16 | 13,5 x 56,0 | 1.010,0 |
| 4 x 2,5 | 100,0 | 140 x 0,16 | 7,5 x 21,0 | 280,0 |
| 5 x 2,5 | 125,0 | 140 x 0,16 | 7,5 x 27,0 | 400,0 |
| 7 x 2,5 | 175,0 | 140 x 0,16 | 7,5x 35,0 | 520,0 |
| 8 x 2,5 | 200,0 | 140 x 0,16 | 7,5 x 39,0 | 550,0 |
| 12 x 2,5 | 300,0 | 140 x 0,16 | 8,0 x 56,0 | 800,0 |
| 24 x 2,5 | 600,0 | 140 x 0,16 | 17,0 x 72,5 | 1.690,0 |
| 4 x 4 | 160,0 | 224 x 0,16 | 9,0 x 26,0 | 410,0 |
| 4 x 6 | 240,0 | 192 x 0,21 | 9,5 x 29,0 | 600,0 |
| 4 x 10 | 400,0 | 320 x 0,21 | 11,0 x 33,0 | 800,0 |
| 4 x 16 | 640,0 | 512 x 0,21 | 13,0 x 38,0 | 1.150,0 |
| 4 x 25 | 1.000,0 | 800 x 0,21 | 15,0 x 49,5 | 1.700,0 |
| 4 x 35 | 1.400,0 | 280 x 0,41 | 17,0 x 55,0 | 2.200,0 |
| 5 x 4 | 200,0 | 224 x 0,16 | 9,0 x 32,0 | 560,0 |
| 5 x 6 | 300,0 | 192 x 0,21 | 9,5 x 35,0 | 650,0 |
| 5 x 16 | 800,0 | 512 x 0,21 | 13,0 x 50,0 | 1.450,0 |
| 7 x 4 | 280,0 | 224 x 0,16 | 9,0 x 42,0 | 700,0 |
| 7 x 6 | 420,0 | 192 x 0,21 | 9,5 x 44,5 | 850,0 |
| 7 x 10 | 700,0 | 320 x 0,21 | 12,1 x 63,5 | 1.350,0 |
Où acheter le câble NGFLGÖU de haute qualité ?
- Le câble NGFLGÖU et NGFLCGÖU font partie de notre gamme étendue d’automatisation industrielle, avec des câbles de grue et de feston comprenant le câble (N)GRDGOU.
- Si vous avez besoin d’aide pour sélectionner un câble ou si vous souhaitez obtenir des informations complémentaires, n’hésitez pas à contacter l’équipe.
- Notre équipe d’ingénieurs vous proposera la solution la plus adaptée au prix le plus compétitif.
