Câble NSGAFÖU
Le câble NSGAFÖU est l’un des produits de la gamme Huadong de câbles d’alimentation flexibles en caoutchouc.
Il est destiné à l’alimentation électrique et au câblage général.
Quelles sont les applications des câbles NSGAFÖU ?
- Câblage de machines, d’outils, de dispositifs, d’appareils et d’armoires de commande;
- Véhicules ferroviaires, autobus;
- protection contre les courts-circuits jusqu’à 1000 V dans les stations de commutation et les distributeurs d’énergie;
- Dans les gaines, les tubes, les tuyaux, les conduites et les canaux d’installation fermés;
- En faisceau ou pour le raccordement de pièces mobiles
Quelles sont les caractéristiques du câble NSGAFÖU ?
Ignifugé, résistant à l’huile et classé 1,8/3kV, il convient à la pose dans des locaux secs et offre une excellente protection contre les courts-circuits.
Il conforme DIN VDE 0250 part 602 and DIN EN 60228 class 5 (construction).

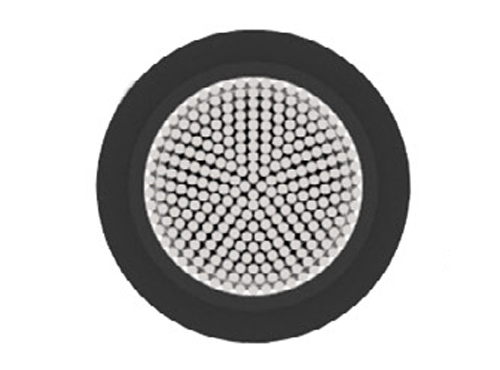

Quelle est la construction du câble NSGAFÖU ?
- Tension nominale Uo/U
- 1,8/3kV
- Conducteur
- Conducteur flexible en cuivre étamé de classe 5
- Isolation
- EPR (caoutchouc éthylène-propylène)
- Gaine
- PCP (polychloroprène)
- Couleur de la gaine
- Noir
Quels sont les paramètres du câble NSGAFÖU ?
| Section nominale mm2 | Chiffre du cuivre kg/km | Construction cond. (valeur appr.) mm | Diamètre total env. mm | Capacité de charge actuelle air A | Poids env. kg/km |
| 1,5 | 15,0 | 30 x 0,26 | 6,5 | 30 | 60,0 |
| 2,5 | 25,0 | 50 x 0,26 | 7,0 | 41 | 70,0 |
| 4,0 | 40,0 | 56 x 0,31 | 7,5 | 55 | 90,0 |
| 6,0 | 60,0 | 84 x 0,31 | 8,5 | 70 | 120,0 |
| 10,0 | 100,0 | 80 x 0,41 | 10,0 | 98 | 180,0 |
| 16,0 | 160,0 | 126 x 0,41 | 11,0 | 132 | 250,0 |
| 25,0 | 250,0 | 196 x 0,41 | 13,0 | 176 | 390,0 |
| 35,0 | 350,0 | 276 x 0,41 | 14,0 | 218 | 470,0 |
| 50,0 | 500,0 | 396 x 0,41 | 15,5 | 276 | 625,0 |
| 70,0 | 700,0 | 360 x 0,51 | 17,0 | 347 | 880,0 |
| 95,0 | 950,0 | 475 x 0,51 | 19,5 | 416 | 1.190,0 |
| 120,0 | 1.200,0 | 608 x 0,51 | 21,5 | 488 | 1.430,0 |
| 150,0 | 1.500,0 | 756 x 0,51 | 23,0 | 566 | 1.750,0 |
| 185,0 | 1.850,0 | 925 x 0,51 | 25,0 | 644 | 2.160,0 |
| 240,0 | 2.400,0 | 1221 x 0,51 | 28,0 | 775 | 2.534,0 |
| 300,0 | 3.000,0 | 1530 x 0,51 | 32,5 | 898 | 3.178,0 |
Huadong propose des câbles souples qui répondent à un large éventail de normes internationales
- Notre gamme comprend des câbles conformes aux normes BS6195, BS EN 50525-2-21 et BS EN 50525-3-21, ainsi qu’aux normes VDE et CENELEC (Comité européen de normalisation électrotechnique).
- La combinaison de la robustesse et de la flexibilité fait des câbles en caoutchouc la solution idéale pour l’alimentation des équipements et appareils électriques portables.
- Les contraintes mécaniques liées au déplacement des appareils exigent que les câbles résistent à un degré élevé d’usure et de déchirure.
- Nos câbles HOFR (résistants à la chaleur, à l’huile et aux flammes) sont conçus pour résister aux conditions météorologiques extrêmes, à l’huile et à la graisse, aux contraintes mécaniques et thermiques.
- Ils utilisent également des composés tels que le caoutchouc éthylène-propylène (EPR) et le polyéthylène chlorosulfoné (CSP) comme matériaux isolants.
- Ces câbles flexibles en caoutchouc conviennent à un large éventail d’applications, notamment les alimentations électriques mobiles, les équipements légers et lourds, les pompes submersibles, les câbles de soudage fournissant l’énergie de la machine à l’outil, les équipements audiovisuels et les équipements sur les chantiers de construction.
