câble NYCY

Le câble NYCY est un câble électrique isolé européen, lié et gainé en chlorure de polyvinyle (PVC).

Il convient comme câble de câblage fixe dans les installations avec une tension nominale de 600/1000V.

Quelles sont les caractéristiques du câble NYCY ?

cable-NYCY-01

  • Les câbles NYCY ont une gaine résistante aux UV et à l’eau.
  • Isolé et enrobé de PVC, ce câble multibrins a une plage de température de fonctionnement de -5oC à +70oC.
  • NYCY est également disponible dans des composés sans halogène lorsqu’il est nécessaire de réduire les risques pour la vie humaine ou l’équipement causés par les fumées acides en cas d’incendie.

Quelles sont les applications du câble NYCY ?

Pour une utilisation à l’intérieur, dans les conduits de câbles, à l’extérieur et dans le sol pour les centrales électriques, les installations industrielles, ainsi que dans les réseaux électriques locaux, si une protection électrique accrue est nécessaire.

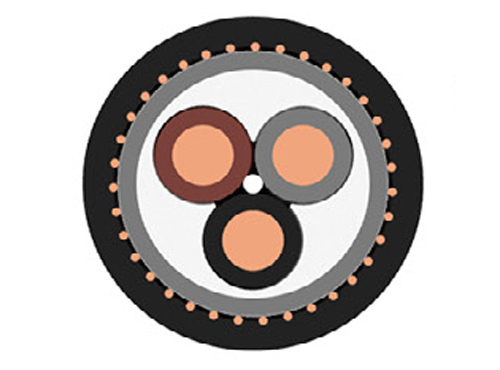

La construction du câble NYCY

cable-NYCY-02

  • Tension nominale Uo/U
  • 0,6/1kV
  • Conducteur
  • RE: Conducteur en cuivre massif de classe 1
  • Isolation
  • PVC (chlorure de polyvinyle)
  • Ruban de liaison
  • PVC (chlorure de polyvinyle)
  • Conducteur concentrique
  • Fils de cuivre et ruban de cuivre
  • Gaine
  • PVC (chlorure de polyvinyle)
  • Identification de l’âme
  • 2 conducteurs: Marron Bleu
  • 3 conducteurs: Marron Noir Gris
  • 4 conducteurs: Marron Noir Gris Bleu
  • 5 conducteurs: Marron Noir Gris Bleu Noir
  • 7 conducteurs et plus: Noir avec chiffres blancs
  • Couleur de la gaine
  • Noir

Paramètres du câble

Nombre de noyaux et section nominale mm2 Chiffre du cuivre kg/km Diamètre total env. mm Poids env. kg / km Capacité de transport de courant terre A Capacité de charge actuelle air
2 x1,5 RE/ 1,5 54 12 225 27 20
2 x2,5 RE/ 2,5 83 14 274 36 29
2×4 RE/4 128 15 366 47 39
2×6 RE/ 6 190 16 448 59 44
3×1,5 RE/1,5 73 13 240 27 20
3×2,5 RE/2,5 113 14 294 36 29
3×4 RE/4 168 16 413 47 39
3×6 RE/ 6 250 17 512 59 44
4×1,5 RE/1,5 88 14 271 27 20
4×2,5 RE/2,5 138 15 336 36 29
4×4 RE/4 208 17 477 47 39
4×6 RE/ 6 309 18 597 59 44
5×1,5 RE/1,5 103 15 305 * *
5×2,5 RE/2,5 163 17 460 * *
5×4 RE/4 248 20 610 * *
5×6 RE/6 370 20 720 * *
5×10 RE/ 10 625 23 1.08 * *
7×1,5 RE/2,5 139 15 368 * *
10×1,5 RE/2,5 183 18 483 * *
12×1,5 RE/2,5 214 19 546 * *
14×1,5 RE/2,5 244 20 601 * *
16×1,5 RE/4 288 20 677 * *
19×1,5 RE/4 333 22 747 * *
24×1,5 RE/6 430 25 927 * *
30×1,5 RE/6 519 26 1.081 * *
7×2,5 RE/2,5 208 17 457 * *
10×2,5 RE/4 298 20 633 * *
12×2,5 RE/4 348 21 719 * *
16×2,5 RE/6 470 22 884 * *
7×4 RE/4 320 20 660 * *

Comparaisons avec des câbles similaires tels que les câbles NYM ou NYY

Voici une comparaison entre les câbles NYCY, NYM et NYY :

Câble NYCY :

  • Caractéristiques : Les câbles NYCY sont généralement conçus avec un conducteur en cuivre, une isolation en PVC et une gaine extérieure en PVC.
  • Ils sont blindés par un ruban de cuivre, offrant ainsi une protection contre les interférences électromagnétiques (EMI).
  • Applications : Les câbles NYCY sont couramment utilisés dans les installations intérieures, en particulier dans les zones où une protection contre les interférences électriques est nécessaire.
  • Ils conviennent aux installations fixes dans des environnements secs ou humides.
  • Adaptation : Idéal pour les applications intérieures nécessitant un blindage contre les interférences électromagnétiques, notamment dans les environnements industriels, les systèmes de contrôle et les télécommunications.

Câble NYM :

cable-NYCY-03

  • Caractéristiques: Les câbles NYM sont constitués de conducteurs en cuivre massifs ou toronnés avec une isolation en PVC et une gaine extérieure en PVC. Ce sont des câbles non blindés.
  • Applications: Les câbles NYM sont généralement utilisés pour les installations fixes dans les bâtiments, principalement à l’intérieur, pour la distribution d’énergie, l’éclairage et le câblage électrique général.
  • Adéquation: Ils conviennent aux installations intérieures où le blindage électromagnétique n’est pas une préoccupation majeure, comme dans les bâtiments résidentiels et commerciaux.

Câble NYY :

  • Caractéristiques: Les câbles NYY ont des conducteurs en cuivre, une isolation en PVC et une gaine extérieure en PVC.
  • Ils ne sont pas blindés contre les interférences électromagnétiques.
  • Applications: Les câbles NYY conviennent aux installations extérieures, à l’enfouissement direct et dans les conditions où une protection mécanique est nécessaire.
  • Ils sont utilisés pour la distribution d’énergie dans diverses applications, notamment dans les environnements industriels et les services publics.
  • Adaptation: Ils conviennent parfaitement aux installations extérieures ou souterraines où la résistance à l’humidité et aux contraintes mécaniques est cruciale, comme dans l’agriculture, les services publics et l’éclairage extérieur.
  • Ces câbles diffèrent en termes de blindage, de construction et d’applications prévues.
  • Le NYCY est axé sur le blindage contre les interférences, le NYM est principalement destiné à la distribution d’énergie à l’intérieur, tandis que le NYY est plus orienté vers les installations extérieures et souterraines.
  • Le choix entre ces câbles dépend des exigences spécifiques de l’installation et des conditions environnementales auxquelles ils seront soumis.
