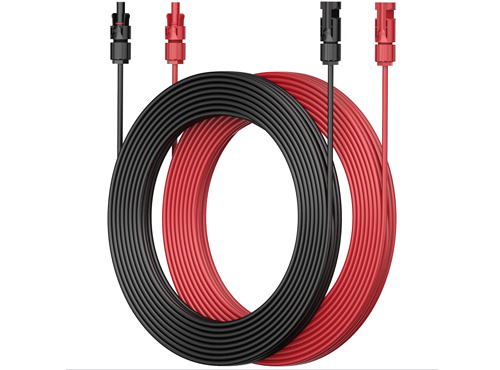

Câble Photovoltaique H1Z2Z2-K

• Application:
• Le câble photovoltaïque H1Z2Z2-K est adapté aux centrales solaires, et peut être utilisé sur les toits des bâtiments pour relier les différents composants du système photovoltaïque.
• Ils interconnectent les panneaux solaires et les relient également à la boîte de dérivation (si elle existe) ou, si nécessaire, à l’onduleur.
• Caractéristiques:
• Capable d’être utilisé à l’extérieur pendant de long terme dans des conditions climatiques changeantes et hostiles, avec des performances exceptionnelles, une fiabilité durable et une installation simple.

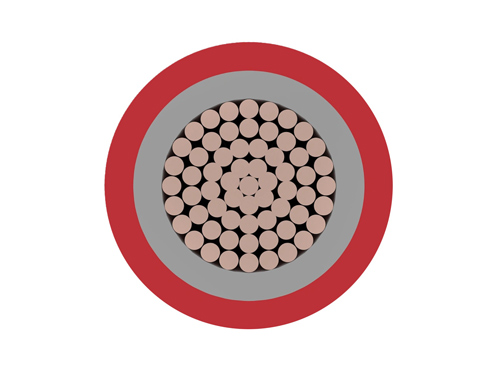

• Construction:
• Tension nominale Uo/U
• CA : 1000/1000V
• DC : 1500/1500V
• Conducteur
• Conducteur flexible en cuivre étamé de classe 5
• Isolation
• Composé réticulé sans halogène
• Gaine
• Composé réticulé sans halogène, retardateur de flamme
• Couleur de la gaine
• Noir/Rouge
• Norme:
• EN 50618

Qu’est-ce que le câble H1Z2Z2-K ?

Le câble H1Z2Z2-K est un câble solaire conçu selon la norme européenne EN 50618.
Ces câbles photovoltaïques sont utilisés pour connecter les alimentations électriques dans les systèmes photovoltaïques à énergie renouvelable, tels que les panneaux solaires dans les fermes solaires.

Quelles sont les caractéristiques du câble H1Z2Z2-K ?

• Le câble a une tension continue nominale allant jusqu’à 1,5 kV entre les conducteurs, et ne dépassant pas 1800V entre le conducteur et la terre.
• La plage de température de fonctionnement est de -40 °C à +90 °C.
• Il est doublement isolé pour une plus grande sécurité.
• L’isolation et la gaine sont constituées de matériaux à faible dégagement de fumée et sans halogène, et la gaine est plus épaisse, ce qui permet de l’utiliser dans des environnements où les fumées corrosives peuvent mettre des vies en danger.
• Ce sont des câbles spécifiés pour les systèmes photovoltaïques (PV), en particulier pour les câbles installés du côté courant continu (DC).
• Ils conviennent aux installations fixes, tant internes qu’externes, et dans les conduits ou les systèmes.

Comment choisir la section du câble solaire ?

• La section transversale du câble est calculée en fonction de l’intensité du courant (A) et de la distance à parcourir.
• La section standard des câbles solaires est généralement comprise entre 4 et 6 mm² (câble solaire 4mm2, câble solaire 6mm2…).
• Cela convient à la plupart des installations.
• Toutefois, certaines installations peuvent nécessiter des sections plus importantes, par exemple un câble solaire de 10 mm², un câble solaire de 16 mm², etc.

Comment fonctionne un panneau photovoltaïque ?

• Le panneau solaire photovoltaïque utilise l’effet photovoltaïque pour convertir la lumière du soleil en électricité.
• Pour ce faire, des cellules photovoltaïques se chargent de convertir les photons contenus dans les rayons du soleil en un courant électrique.
• Celles-ci sont composées de silicium et fonctionnent un peu comme une pile électrique, avec un côté chargé positivement et l’autre négativement.
• Ainsi, lorsque les rayons du soleil atteignent une cellule, ils transmettent des photons qui stimulent le côté négatif, situé sur la partie supérieure.
• Cela crée une tension électrique avec le côté positif, qui permet de produire de l’électricité sous forme de courant continu.
• Elle est ensuite dirigée vers l’onduleur, qui transforme le courant continu en courant alternatif, puis vers le circuit électrique.
• Tous les éléments de l’installation sont reliés par des câbles solaires permettant d’acheminer le courant d’un point A à un point B.

Comment le câblage des installations photovoltaïques est-il réalisé ?

Le câblage des installations photovoltaïques (PV) est une étape cruciale dans la mise en place d’un système solaire. Voici les étapes typiques du câblage d’une installation photovoltaïque :

Câblage des panneaux solaires:

Les panneaux solaires sont généralement montés sur les supports appropriés, tels que les toits ou les structures de montage au sol.

Et ils sont connectés entre eux en série et/ou en parallèle pour obtenir la tension et le courant appropriés pour le système.

Câblage des boîtes de jonction:

Chaque panneau solaire est équipé d’une boîte de jonction où les câbles internes du panneau sont reliés aux câbles externes. Les câbles internes relient les cellules solaires entre elles.

Les câbles externes sortent de la boîte de jonction et sont prêts à être connectés au reste du système.

Câblage des onduleurs:

Les câbles provenant des panneaux solaires sont acheminés vers l’onduleur, qui convertit le courant continu (DC) produit par les panneaux en courant alternatif (AC) utilisable.

L’onduleur est généralement installé à l’intérieur ou à l’extérieur du bâtiment, à proximité des panneaux solaires.

Câblage vers le tableau de distribution:

Le courant alternatif produit par l’onduleur est acheminé vers le tableau de distribution électrique de la maison ou du bâtiment, où il est distribué aux différents circuits électriques.

Huadong propose des câbles photovoltaïques de haute qualité

Huadong produit des câbles photovoltaïques de haute qualité conformes aux normes, sans halogène, ignifuges, résistants aux UV et pouvant être utilisés à l’extérieur pendant de longues périodes.

Si vous avez encore besoin de câbles et d’accessoires pour panneaux solaires, n’hésitez pas à nous contacter, nous vous fournirons la solution la plus adaptée et le prix le plus avantageux.
