Conductor de Aluminio Desnudo ACSR

El conductor acsr (conductor de aluminio reforzado con acero), el conductor aac y el conductor aaac pertenecen a la categoría de conductores aéreos, que son conductores aéreos de aluminio utilizados para líneas de transmisión y distribución.

Todos los conductores de aluminio están formados por uno o varios hilos de aluminio.

¿Cuáles son las características del conductor acsr?

Cable-ACSR-01

  • El cable ACSR está disponible en una gama de contenidos de acero que van del 6% al 40% para una resistencia adicional.
  • Los conductores ACSR de mayor resistencia se suelen utilizar para cruces de ríos, cables de tierra aéreos e instalaciones de vanos muy largos.
  • El conductor ACSR puede fabricarse, frente a cualquier resistencia, con diferentes resistencias a la tracción, por lo que una alta resistencia a la tracción combinada con sus propiedades de ligereza significa que puede cubrir distancias más largas con menos apoyos.
  • Debido al mayor diámetro del conductor ACSR, se puede obtener un límite de corona mucho mayor, lo que resulta ventajoso en líneas aéreas de alta y extra alta tensión.

¿Qué es la construcción del conductor acsr?

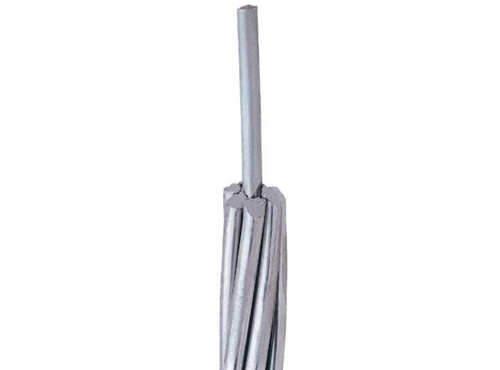

Cable-acsr-02

Alambres de aluminio 1350 H19, cableados concentricamente alrededor de un nucleo de acero recubierto de zinc clase A.

El nucleo de acero puede ser un alambre o un toron de 7 619 alambres cableados de forma concentrica.

¿Cuáles son las especificaciones del cable acsr?

Los cables ACSR cumplen con las normas ASTM B232 y NTC 309. Cables de aluminio con refuerzo de acero.

Parámetros del conductor ACSR

Codigo Calibre AWG/ kcmil Diámetros (mm) Peso Total Aprox (kg/km) Carga de Rotura Resistencia Electrica (Ohm/ km) Capacidad de Corriente
Hilos Individuales Núcleo Total RMG P) CC(3)
Acero Al Al Acero Total kg-f DC a 20°C(1) AC a 75°C A kA
Swan 4 2,12 2,12 2,12 6,36 2,05 58,1 27,4 85,5 845 1,32 1,70 139 3,2
Sparrow 2 2,67 2,67 2,67 8,01 2,58 92,3 43,6 136 1290 0,83 1,10 184 5,1
Robin 1 3,00 3,00 3,00 9,00 2,90 116,4 55,0 171 1612 0,658 0,884 211 6,4
Raven 1/0 3,37 3,37 3,37 10,11 3,25 146,8 69,3 216 1985 0,522 0,717 241 8,0
Quail 2/0 3,78 3,78 3,78 11,35 3,65 185,1 87,4 273 2405 0,414 0,584 275 10,1
Pigeon 3/0 4,25 4,25 4,25 12,74 4,10 233,5 110,3 344 3003 0,328 0,479 313 12,8
Penguin 4/0 4,77 4,77 4.77 14,31 4,61 294,4 139,0 433 3787 0,260 0,396 355 16,1
Partridge 266,8 2,00 2,57 6,00 16,29 6,62 374,8 171,9 547 5120 0,209 0,255 458 20,3
Ostrich 300 2,12 2,73 6,36 17,28 7,01 421,5 193,3 615 5757 0,185 0,226 493 22,8
Linnet 336,4 2,25 2,89 6,74 18,30 7,43 472,6 216,7 689 6400 0,165 0,202 530 25,6
Ibis 397,5 2,44 3,14 7,33 19,89 8,07 558,5 256,1 815 7386 0,140 0,171 589 30,2
Hawk 477 2,67 3,44 8,02 21,79 8,85 670,1 307,3 977 8863 0,117 0,142 661 36,3
Dove 556,5 2,89 3,72 8,67 23,53 9,55 781,8 358,5 1140 10248 0,100 0,122 728 42,3
Squab 605 3,01 3,87 9,04 24,54 9,96 850,0 389,7 1240 11041 0,0919 0,112 767 46,0
Grosbeack 636 3,09 3,97 9,27 25,16 10,21 893,5 409,7 1303 11429 0,0875 0,107 792 48,4
Gannet 666,6 3,16 4,07 9,49 25,75 10,46 936,5 429,4 1366 11979 0,0835 0,102 816 50,7
Starling 715,5 3,28 4,21 9,83 26,68 10,83 1005,2 460,9 1466 12858 0,0777 0,0949 853 54,4
Drake 795 3,45 4,44 10,36 28,13 11,42 1116,9 512,1 1629 14287 0,0700 0,0854 912 60,5
Brant 397,5 2,18 3,27 6,54 19,61 7,87 558,5 203,9 762 6641 0,141 0,172 585 30,2
Flicker 477 2,39 3,58 7,16 21,49 8,63 670,1 244,7 915 7784 0,117 0,143 657 36,3
Parakeet 556,5 2,58 3,87 7,74 23,21 9,32 781,8 285,5 1067 8989 0,100 0,123 724 42,3
Peacock 605 2,69 4,03 8,07 24,20 9,71 850,0 310,4 1160 9773 0,0924 0,113 763 46,0
Rook 636 2,76 4,13 8,27 24,81 9,96 893,5 326,3 1220 10273 0,0879 0,107 787 48,4
Flamingo 666,6 2,82 4,23 8,47 25,40 10,20 936,5 342,0 1279 10768 0,0839 0,102 811 50,7
Stilt 715,5 2,92 4,39 8,77 26,31 10,57 1005,2 367,1 1372 11558 0,0781 0,0954 848 54,4
Cukoo 795 3,08 4,62 9,25 27,74 11,14 1116,9 407,9 1525 12666 0,0703 0,0859 906 60,5
Waxwing 266,8 3,09 3,09 3,09 15,46 6,00 374,8 58,4 433 3122 0,212 0,259 448 20,3
Merlin 336,4 3,47 3,47 3,47 17,36 6,74 472,6 73,7 546 3937 0,168 0,205 519 25,6
Chicadee 397,5 3,77 3,77 3,77 18,87 7,32 558,5 87,1 646 4511 0,142 0,174 576 30,2
Pelican 477 4,13 4,13 4,13 20,67 8,02 670,1 104,5 775 5334 0,118 0,145 646 36,3
Osprey 556,5 4,47 4,47 4,47 22,33 8,66 781,8 121,9 904 6223 0,102 0,124 712 42,3
Kingbird 636 4,77 4,77 4,77 23,87 9,26 893,5 139,3 1033 7111 0,0889 0,109 775 48,4
Piper 300 2,54 2,54 7,62 17,78 7,34 423,5 277,1 701 7013 0,184 0,225 498 22,8
Oriole 336,4 2,69 2,69 8,07 18,83 7,78 474,9 310,7 786 7864 0,164 0,201 536 25,6
Lark 397,5 2,92 2,92 8,77 20,47 8,45 561,2 367,1 928 9227 0,139 0,170 595 30,2
Hen 477 3,20 3,20 9,61 22,42 9,26 673,4 440,5 1114 10803 0,116 0,142 668 36,3
Eagle 556,5 3,46 3,46 10,38 24,22 10,00 785,6 513,9 1300 12603 0,0994 0,121 736 42,3
Wood Duck 605 3,61 3,61 10,82 25,25 10,43 854,1 558,7 1413 13118 0,0914 0,112 776 46,0
Scoter 636 3,70 3,70 11,09 25,89 10,69 897,9 587,4 1485 13791 0,0870 0,106 800 48,4
Skimmer 795 4,13 4,13 12,40 28,94 11,95 1122,4 734,2 1857 17106 0,0696 0,0849 922 60,5
Tern 795 2,25 3,38 6,75 27,01 10,72 1119,6 217,5 1337 10015 0,071 0,088 888 60,5
Ruddy 900 2,39 3,59 7,18 28,74 11,41 1267,5 246,3 1514 11085 0,063 0,078 958 68,5
Rail 954 2,47 3,70 7,40 29,59 11,75 1343,6 261,0 1605 11750 0,059 0,074 993 72,6
Ortolan 1033,5 2,57 3,85 7,70 30,79 12,23 1455,5 282,8 1738 12562 0,055 0,069 1042 78,6
Bluejay 1113 2,66 3,99 7,99 31,96 12,69 1567,5 304,6 1872 13528 0,051 0,064 1090 84,7
Bunting 1192,5 2,76 4,13 8,27 33,08 13,13 1679,4 326,3 2006 14495 0,047 0,060 1137 90,7
Bittern 1272 2,85 4,27 8,54 34,16 13,56 1791,4 348,1 2139 15461 0,044 0,056 1183 96,8
Dipper 1351,5 2,93 4,40 8,80 35,21 13,98 1903,4 369,8 2273 16427 0,042 0,053 1227 102,8
Bobolink 1431 3,02 4,53 9,06 36,24 14,39 2015,3 391,6 2407 17393 0,040 0,050 1270 108,9
Nuthatch 1510,5 3,10 4,65 9,31 37,23 14,78 2127,3 413,3 2541 18181 0,037 0,048 1312 114,9
Lapwing 1590 3,18 4,77 9,55 38,20 15,16 2239,3 435,1 2674 19138 0,036 0,046 1353 121,0
Codoor 795 3,08 3,08 9,25 27,74 11,23 1122,4 407,9 1530 12787 0,071 0,089 889 60,5
Canary 900 3,28 3,28 9,84 29,51 11,95 1270,6 461,8 1732 14476 0,062 0,079 959 68,5
Cardinal 954 3,38 3,38 10,13 30,38 12,31 1346,8 489,5 1836 15345 0,059 0,075 994 72,6
Curlew 1033,5 3,51 3,51 10,54 31,63 12,81 1459,1 530,3 1989 16624 0,054 0,069 1044 78,6
Finch 1113 2,19 3,65 10,94 32,82 13,29 1571,3 559,3 2131 17718 0,050 0,065 1093 84,7
Grackle 1192,5 2,27 3,77 11,33 33,97 1376 1683,5 599,3 2283 18984 0,047 0,060 1140 90,7
Pheasant 1272 2,34 3,90 11,70 35,09 14,21 1795,8 639,2 2435 19776 0,044 0,057 1185 96,8
Martin 1351,5 2,41 4,02 12,06 36,17 14,65 1908,0 679,2 2587 21012 0,042 0,054 1230 102,8
Plover 1431 2,48 4,13 12,41 37,22 15,07 2020,2 719,1 2739 22248 0,039 0,051 1274 108,9
Parrot 1510,5 2,55 4,25 12,75 38,24 15,49 2132,5 759,1 2892 23484 0,037 0,048 1316 114,9
Falcon 1590 2,62 4,36 13,08 39,23 15,89 2244,7 799,0 3044 24720 0,035 0,046 1357 121,0
Chuckar 1780 2,22 3,70 11,09 40,67 16,27 2458,0 580,2 3038 23110 0,031 0,038 1508 135,4
Bluebird 2156 2,44 4,07 12,21 44,76 17,91 2977,3 702,8 3680 27355 0,026 0,031 1702 164,0
Kiwi 2167 2,94 4,41 8,81 44,07 17,36 3005,8 374,7 3380 22599 0,026 0,032 1691 164,9
Thrasher 2312 2,07 4,43 10,34 45,78 18,24 3216,5 501,8 3718 25717 0,024 0,030 1763 175,9
Joree 2515 2,16 4,62 10,78 47,75 19,03 3498,9 545,9 4045 27975 0,022 0,027 1860 191,4
Petrel 101,8 2,34 2,34 7,02 11,70 4,54 143,4 235,0 378 4697 0,516 0,824 234 7,7
Minorca 110,8 2,44 2,44 7,32 12,20 4,73 156,0 255,8 412 5112 0,474 0,772 244 8,4
Legthorn 134,6 2,69 2,69 8,07 13,45 5,22 189,6 310,8 500 6165 0,390 0,669 269 10,2
Guinea 159 2,92 2,92 8,77 14,62 5,67 223,9 367,1 591 7255 0,330 0,595 291 12,1
Dotterel 176,9 3,08 3,08 9,25 15,42 5,98 249,1 408,4 658 7865 0,297 0,554 306 13,5
Dorking 190,8 3,20 3,20 9,61 16,01 6,21 268,7 440,5 709 8483 0,275 0,527 317 14,5
Cochin 211,3 3,37 3,37 10,11 16,85 6,54 297,6 487,9 785 9394 0,249 0,494 332 16,1
Brahma 203,2 2,48 2,86 12,41 18,13 ^,43^ 285,5 719,2 1005 12887 0,247 0,568 315 15,5

¿Cuál es el precio del cable ACSR 1 0?

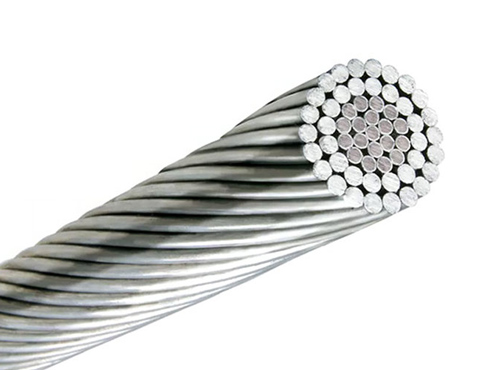

cable-acsr-03

El precio del cable ACSR (Aluminum Conductor Steel Reinforced) puede variar dependiendo de varios factores, como el proveedor, la cantidad comprada, la región geográfica y las condiciones del mercado.

Si necesita conductor de aluminio desnudo, póngase en contacto con nosotros, nuestro equipo comercial y técnico le ofrecerá la solución más adecuada y el precio más competitivo.
