Le câble H05Z-K et le câble H07Z-K
Le câble H05Z-K et le câble H07Z-K sont principalement utilisés pour le câblage des panneaux dans les applications où les propriétés de faible fumée et de zéro halogène (LSZH) sont requises.
Quelles sont les applications du H07Z-K et H05Z-K ?
- Pour le câblage de lampes, d’appareils, d’armoires électriques et de boîtes de distribution;
- Pour l’installation dans des tubes, sur, dans et sous le plâtre ainsi que dans des conduits d’installation fermés;
- Dans les bâtiments à forte densité de personnes ou de biens de valeur;
- Pour une utilisation dans des pièces sèches;
- Pour des températures ambiantes plus élevées et des sections de conducteur plus importantes.
Quelles sont les caractéristiques du câble H07Z-K et du câble H05Z-K ?
- Le matériau d’isolation est exempt d’halogène et d’autres matériaux susceptibles de dégager des gaz toxiques en cas d’incendie;
- Faible quantité de gaz corrosifs en cas d’incendie;
- Faible dégagement de fumée/faible densité de fumée en cas d’incendie, conformément à la norme IEC 61034;
- Retardateur de flamme selon IEC 60332-1-2.

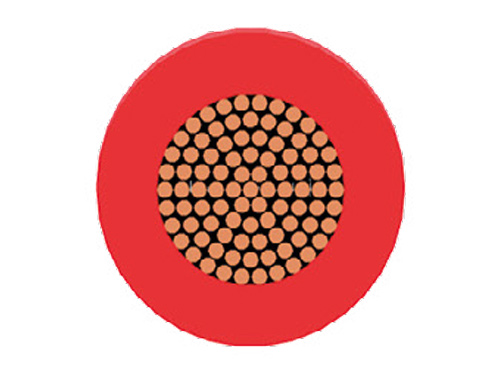

La structure du câble
- Tension nominale Uo/U
- H05Z-K – 0,5mm² à 1mm² : 300/500V
- H07Z-K – 1,5mm² à 240mm² : 450/750V
- Conducteur
- Conducteur flexible en cuivre de classe 5
- Isolation
- LSZH (faible teneur en fumée et sans halogène)
- Couleur de l’isolant
- Rouge/ Noir/ Bleu/ Orange/ Blanc/ Jaune/ Vert Jaune/ Gris/ Brun/ Violet/ Rose
Paramètres du H07Z-K et du H05Z-K
| Section nominale mm² | Couleurs | Chiffre du cuivre kg/km | Diamètre total env. mm | Potentiel calorifique kWh/m | Poids env. kg/km |
| H05Z-K | |||||
| 0,5 | bk/bl/br | 5,0 | 2,2 | 0,23 | 9 |
| yg | 5,0 | 2,2 | 0,23 | 9 | |
| 0,75 | bk/dbl/bl/br | 7,5 | 2,4 | 0,26 | 12 |
| yg/gr/or/rd | 7,5 | 2,4 | 0,26 | 12 | |
| 1 | bk/bl/br | 10,0 | 2,5 | 0,29 | 15 |
| yg/wt/or/rd | 10,0 | 2,5 | 0,29 | 15 | |
| H07Z-K | |||||
| 1,5 | bk/bl/br | 15 | 2,9 | 0,40 | 20 |
| yg/gr/wt/or/rd | 15 | 2,9 | 0,40 | 20 | |
| 2,5 | bk/bl/lbl/br | 25 | 3,6 | 0,49 | 32 |
| yg/gr/rd | 25 | 3,6 | 0,49 | 32 | |
| 4 | bk/bl/br | 40 | 4,1 | 0,59 | 46 |
| yg/gr/rd | 40 | 4,1 | 0,59 | 46 | |
| 6 | bk/bl/br | 60 | 4,8 | 0,71 | 65 |
| yg/gr/rd | 60 | 4,8 | 0,71 | 65 | |
| 10 | bk/bl | 100 | 6,3 | 0,89 | 111 |
| yg | 100 | 6,3 | 0,89 | 111 | |
| 16 | bk/bl/br | 160 | 7,2 | 1,20 | 166 |
| yg | 160 | 7,2 | 1,20 | 166 | |
| 25 | bk/bl/br | 250 | 9,0 | 1,80 | 255 |
| yg | 250 | 9,0 | 1,80 | 255 | |
| 35 | bk/bl | 350 | 10,1 | 2,20 | 348 |
| yg | 350 | 10,1 | 2,20 | 348 | |
| 50 | bk/bl | 500 | 12,0 | 2,90 | 501 |
| yg | 500 | 12,0 | 2,90 | 501 | |
| 70 | bk | 700 | 13,6 | 3,70 | 685 |
| yg | 700 | 13,6 | 3,70 | 685 | |
| 95 | bk | 950 | 15,6 | 4,30 | 902 |
| yg | 950 | 15,6 | 4,30 | 902 | |
Quel est le code couleur du câble H07Z-K et du H05Z-K ?
Le câble H07Z-K est communément appelé câble harmonisé. Les codes de couleur pour ce type de câble sont généralement conformes à la norme européenne.
Voici les codes de couleur standard pour les câbles H07Z-K et les câbles H05Z-K :
| COLEUR | Noir | Blue | Gris | Vert/ Jaune | Orange | Rouge | Rose | Jaune | Violet | Marron | Blanc |
| CODE | BK | BL | GR | GY | OR | RD | PK | YW | VI | BR | WH |
Différence entre le câble H07Z-K et le câble H05Z-K
Les codes de câbles harmonisés indiquent qu’il existe différentes tensions applicables à différentes tailles de section de conducteur.
Les câbles H05Z-K ont une tension nominale de 300/500V tandis que les câbles H07Z-K, applicables à partir de 1,5mm2, ont une tension nominale de 450/750V.
Huadong propose des câbles sans halogène de haute qualité
- L’isolation thermodurcissable LSZH permet à cette gamme d’être utilisée dans des environnements où la fumée et les émanations toxiques résultant d’un incendie peuvent menacer la vie ou l’équipement.
- Elle est donc généralement utilisée dans les lieux publics et les bâtiments gouvernementaux et commerciaux.
- Si vous avez besoin d’un câble H07Z-K ou H05Z-K, veuillez nous contacter. Nous offrons une large gamme de tailles de câbles pour soutenir votre projet.
