Quelles sont les applications du câble H07V-K ?

  • Le câble H07V-K et le câble H05V-K sont tous deux des exemples de fils d’accrochage harmonisés.
  • Ces câbles d’accrochage flexibles et monoconducteurs en PVC sont fabriqués conformément aux normes établies par le CENELAC dans le cadre du Document d’Harmonisation 21.
  • Le HD 21 englobe plusieurs normes européennes de portée plus limitée.
  • L’harmonisation signifie qu’une organisation internationale reconnue élabore une norme commune à utiliser dans toute l’Europe.

Quelle est l’application du câble H07V-K ?

cable-H07V-K-01

H07V-K est un câble de câblage avec une isolation en PVC thermoplastique pour une installation protégée et fixe à l’intérieur d’appareils ainsi qu’à l’intérieur ou sur des lampes.

Ils conviennent pour une utilisation protégée et fixe dans ou sur des installations d’éclairage ou des unités de contrôle/unités de commutation en liaison avec des tensions jusqu’à 1000 V AC ou 750 V DC à la terre.

Quels sont les paramètres du câble H07V-K ?

Number of cores and mm2per conductor Outer diameter (mm) Copper index (kg/km) Weight (kg/km)
1.5 2.8-3.4 14.4 22.2
2.5 3.4-4.1 24 37.4
4 3.9-4.8 38.4 45.5
6 4.4-5.3 57.6 71.7
10 5.7-6.8 96 121.2
16 6.7-8.1 153.6 188.9
25 8.4-10.2 240 292.9
35 9.7-11.7 336 403.0
50 11.5-13.9 480 564.6
70 13.2-16 672 783.8
95 15.1-18.2 912 1041.3
120 16.7-20.2 1152 1297.9
150 18.6-22.5 1440 1578.6
185 20.6-24.9 1776 1934.2
240 23.5-28.4 2304 2575.5

Quelle est la signification des lettres de Cable ?

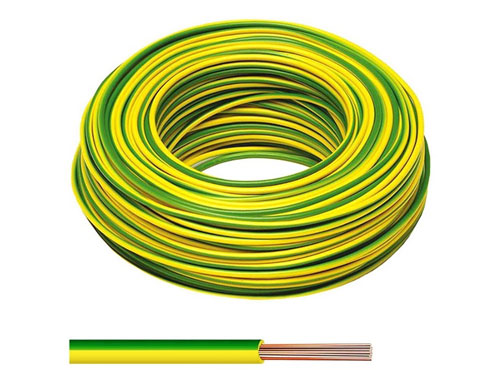

cable-H07V-K-02

  • Type basique
  • H – Type harmonisé
  • A – Type national
  • Tension de travail
  • 03 – 300/300 volts
  • 05 – 300/500 volts
  • 07 – 450/750 volts
  • Isolation
  • V – PVC
  • R – Caoutchouc
  • S – Caoutchouc siliconé
  • Matériau de revêtement de la gaine
  • V – PVC
  • R – Caoutchouc
  • N – Caoutchouc chloroprène
  • J – Tresse en fil de verre
  • T – Tresse textile
  • Nombre de conducteurs
  • Caractéristiques spéciales
  • H – Câble ruban, séparable
  • H2 – Câble ruban, non séparable
  • Conducteurs de protection
  • X – Sans conducteur de protection
  • G – Avec conducteur de protection
  • Types de conducteurs
  • U – Mono-fil
  • R – Multifilaire
  • K – Fil fin (installé en permanence)
  • F – Fil fin (flexible)
  • H – Fil super fin
  • Y – Tinsel Strand
  • Section du conducteur
  • La surface spécifiée en mm²
  • D’après les numéros de référence, nous savons que les modèles H07V-K et H05V-K sont tous deux équipés de conducteurs à fil fin installés de manière permanente et isolés avec du PVC.
  • La différence entre les deux fils se situe au niveau de la tension. En effet, les spécifications du câble H05V-K s’étendent de 20 AWG à 17 AWG seulement, alors que les spécifications du câble H07V-K s’appliquent aux câbles de 16 AWG et plus.
  • Le calibre supérieur du fil H07V-K permet d’obtenir une tension nominale plus élevée.

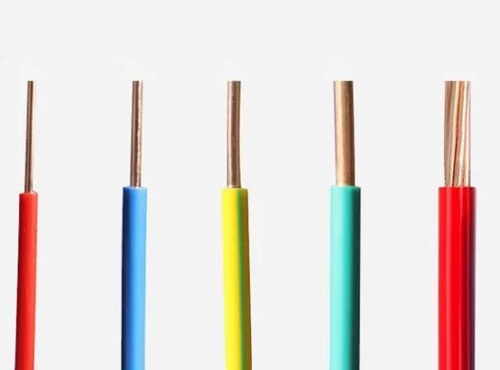

cable-H07V-K-03

  • Les câbles harmonisés sont identifiables par une marque apposée soit à l’extérieur sur la gaine extérieure ou l’isolation, soit à l’intérieur du câble au moyen d’un ruban imprimé.
  • Les câbles H05V-K et H07V-K sont disponibles dans une variété de couleurs : noir, vert/jaune, brun, rouge, blanc, gris, violet, rose, orange, beige, bleu (RAL5015), bleu foncé (RAL5010), bleu marine
  • (RAL5002). Si vous n’avez pas besoin de respecter la norme harmonisée, ce fil est également disponible avec une isolation transparente, jaune et verte.

Huadong propose des câbles H07V-K de haute qualité

  • Le câble H07V-K constitue une solution polyvalente pour une large gamme d’applications électriques dans tous les secteurs.
  • Qu’il s’agisse d’alimenter des machines industrielles, de câbler des bâtiments résidentiels ou de soutenir des infrastructures d’énergie renouvelable, sa flexibilité, sa durabilité et ses propriétés électriques le rendent indispensable.
  • Si vous avez besoin des produits, n’hésitez pas à nous contacter. Notre équipe commerciale et technique vous fournira la solution la plus adaptée et le prix le plus compétitif.
