Qu’est-ce que le câble FR-N1 X1G1 ? Quelles sont les applications du câble ?

FR-N1 X1G1 (Cuivre) et FR-N1 X1G1-AR (Aluminium) sont des câbles électriques basse tension ignifugés conformes à la Norme Française NF-C32-323 et d’une tension nominale de 0,6/1kV.

Où sont utilisés ce câble FR-N1 X1G1 ?

FR-N1-X1G1-01

Le câble FR-N1 X1G1 est utilisé pour l’alimentation et la distribution des installations électriques basse tension (hors circuits de sécurité) : établissements recevant du public (ERP) : hôpitaux, maisons de retraite et maisons pour handicapés, théâtres, cinémas, tunnels, transports publics, immeubles de grande hauteur.

Ainsi que les data centers et centraux téléphoniques, raffineries et industries chimiques, centrales nucléaires et sites sensibles.

Quelles sont les caractéristiques du câble FR-N1 X1G1 ?

Câble rigide sans halogène de tension nominale 0,6/1KV, la gaine en polyoléfine sans halogènes résiste à la propagation de l’incendie. Il est conforme à la norme NF C 32-323.

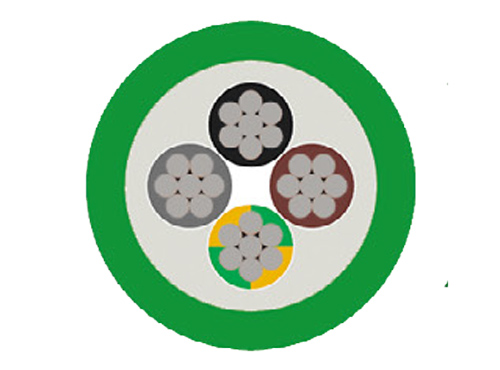

Quelle est la construction du câble FR-N1 X1G1 ?

FR-N1-X1G1-02

  • Tension nominale Uo/U
  • 0,6/1kV
  • Conducteur
  • RE: cuivre massif rond de classe 1
  • RM: cuivre rond toronné de classe 2
  • Isolation
  • XLPE (polyéthylène réticulé)
  • Gaine intérieure
    Ruban sans halogène ou composé polymère sans halogène
  • Gaine extérieure
  • Retardateur de flamme sans halogène
  • Identification de l’âme
  • 2 conducteurs: Marron Bleu
  • 3 conducteurs: Brun Noir Gris
  • 4 conducteurs: Marron Noir Gris Bleu
  • 5 conducteurs: Brun Noir Gris Bleu Noir
  • Couleur de la gaine extérieure
  • Vert

les paramètres du câble

Section (mm²) Diamètre extérieur approx (mm) Masse approx (Kg/Km) Intensité admissible en ampères (1) Chute de tension V/A/Km cosØ=0.8
      A l’air libre 30°C En terre 20°C
1 Conducteur cuivre rond Unipolaire
1 x 1.5 6.3 50 24 31 21
1 x 2.5 6.7 60 33 41 13
1 x 4 7.1 80 45 53 8.3
1 x 6 7.8 105 58 66 5.5
1 x 10 9.4 150 80 87 3.3
1 x 16 11.1 210 107 113 2.1
1 x 25 12 310 138 144 1.3
1 x 35 13.5 400 169 174 1
1 x 50 15 520 207 206 0.77
1 x 70 17 720 268 254 0.55
1 x 95 17.5 980 328 301 0.42
1 x 120 18.6 1250 382 343 0.35
1 x 150 20.3 1500 441 387 0.3
1 x 185 22.4 1900 506 434 0.26
1 x 240 25 2300 599 501 0.22
1 x 300 28  3000 693  565 0.19
1 x 400 31.2  3800  825  662 0.17
1 x 500 38.5  4970 946  749  0.15
1 x 630 43 6450 1088 851  0.14
2 conducteurs cuivre rond Monophasé
2 x 1.5  9.1 115  26  37  25
2 x 2.5  9.8 145  36 48 15
2 x 4 10.8 195 49 63 9.6
2 x 6 12.2 260 63 80 6.3
2 x 10 13.9 370 86 104 3.8
2 x 16 15.8 520 115 136 2.4
2 x 25 19.3 790 149 173 1.6
2 x 35 21 1030 185 208 1.2
3 conducteurs cuivre rond Triphasé
3G1.5 9.6 130 23 31 21
3G2.5 10.3 170 31 41 13
3G4 11.4 225 42 53 8.3
3 x 6 12.9 320 54 66 5.5
3 x 10 14.7 460 75 87 3.3
3 x 16 16.8 660 100 113 2.1
3 x 25 20.5 1010 127 144 1.3
3 x 35 22.4 1320 158 174 1
3 x 50 25.5 1740 192 206 0.77
3 x 70 29.6 2460 246 254 0.55
3 x 95 33.5 3320 298 301 0.43
3 x 120 37.1 4140 346 343 0.35
3 x 150 41.2 5100 395 387 0.3
3 x 185 46 6340 456 434 0.26
3 x 240 52 8240 538 501 0.22
3 conducteurs + neutre cuivre rond Triphasé
3×50+35 28.7 2140 192 206 0.75
3×70+50 32 2900 246 254 0.55
3×95+50 35.5 3750 298 301 0.42
3×120+70 39.8 4750 346 343 0.35
3×150+70 43.5 5650 395 387 0.3
3×185+70 47.8 6900 450 434 0.26
3×185+95 48.7 7200 450 434 0.26
3×240+95 54.2 9000 538 501 0.22
3×240+120 55 9240 538 501 0.22
 4 conducteurs cuivre rond Triphasé
4G1.5 10.3 156 23 31 21
4G2.5 11.2 200 31 41 13
4G4 12.3 280 42 53 8.3
4 x 6 14 380 54 66 5.5
4 x 6 16 560 75 87 3.2
4 x 16 18.3 820 100 113 2.1
4 x 25 22.6 1260 127 144 1.3
4 x 35 24.6 1670 158 174 1
4 x 50 28.3 2210 192 206 0.75
4 x 70 32.9 3130 246 254 0.55
4 x 95 37.3 4240 298 301 0.42
4 x 120 41.5 5310 346 343 0.35
4 x 150 45.8 6500 395 387 0.3
4 x 185 51.3 8120 450 434 0.26
4 x 240 58.3 10560 538 501 0.22
5 conducteurs cuivre rond Triphasé
5G 1.5 11 185 23 31 21
5G 2.5 12 240 31 41 13
Multi conducteurs cuivre rond Multiphasé
7 x 1.5 11.9 225 16 18 21.5
7 x 2.5 13 300 21 27.5 13
7 x 4 14.4 420 28 38 8
12 x 1.5 16 350 12.5 16 21.5
12 x 2.5 17 470 17 23.5 13
19 x 1.5 17.5 490 10 14 21.5
19 x 2.5 19.3 670 16 19.5 13
19 x 4 21.7 970 21 25 8

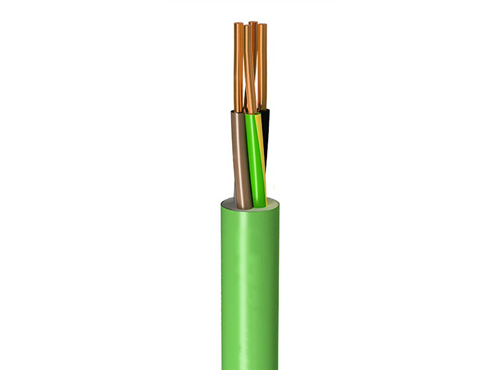

Huadong Cable propose des câbles FR-N1 X1G1 en plusieurs tailles

FR-N1-X1G1-03

  • Huadong propose des câbles FR-N1 X1G1 dans des tailles allant de 25 mm2 à 300 m2.
  • Les câbles FR-N1 X1G1 et FR-N1 X1G1-AR ont une plage de température de fonctionnement allant de -25°C à +90°C, et sont disponibles en versions unipolaires et multipolaires.
  • Y compris en option tripolaire avec mise à la terre réduite.

Comment obtenir des câbles de haute qualité ?

  • Avec leurs conducteurs rigides de classe 2, les câbles NR-N1 X1G1 sont conçus pour une installation fixe.
  • Dans ces applications statiques, ils peuvent être posés à l’air libre, sur des chemins de câbles, dans des tuyaux et des conduits, ou dans des tranchées.
  • Ils ne conviennent pas à une installation souterraine (enfouissement direct) ou dans l’eau.
  • Les câbles à conducteurs en aluminium sont plus légers que leurs équivalents en cuivre, mais ils nécessitent des sections plus grandes pour assurer la parité de la capacité de transport du courant, de sorte que le cuivre sera spécifié lorsque l’espace d’installation est limité.
  • Les câbles halogènes sont couramment utilisés dans l’industrie, notamment pour la distribution d’énergie secondaire dans les colonnes montantes et le tronc des bâtiments et des installations industrielles, mais ils peuvent également être utilisés dans les hôpitaux et les lieux publics à haut risque.
  • La gaine extérieure en polymère ignifuge sans halogène (HFFR) est fournie en vert en standard, mais d’autres couleurs peuvent être disponibles sur demande.
  • Si vous avez besoin de câbles électriques de haute qualité, n’hésitez pas à nous contacter et notre équipe commerciale vous proposera un devis dans les plus brefs délais.
