Qu’est-ce que le câble N2XCH ?

Le câble N2XCH-J et le câble N2XCH-O sont des câbles basse tension 1kV à installation fixe, utilisés principalement sur le marché européen.

Quelles sont les applications du câble N2XCH ?

cable-N2XCH-01

Câble électrique à faible dégagement de fumée, sans halogène et retardateur de flamme. Pour les installations fixes à l’intérieur et à l’extérieur ainsi que dans le béton, mais pas pour l’enfouissement direct dans le sol ou l’application dans l’eau.

Quelles sont les caractéristiques du N2XCH ?

Retardateur de flamme; Pas de propagation de la flamme; Sans halogène; Faible densité de fumée.

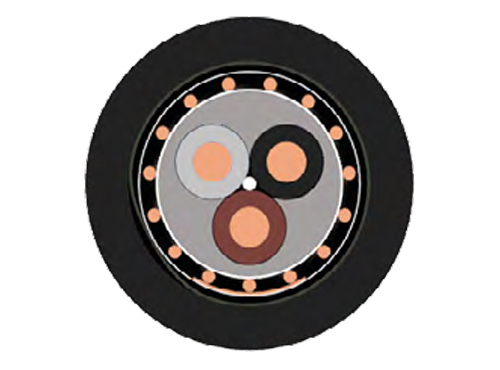

La structure du câble

cable-N2XCH-02

  • Tension nominale Uo/U
  • 0,6/1kV
  • Conducteur
  • RE: Cuivre massif de classe 1
  • RM: Classe 2 cuivre toronné circulaire
  • SM: cuivre toronné sectoriel de classe 2
  • Isolation
  • XLPE (polyéthylène réticulé)
  • Gaine intérieure
  • Composé sans halogène
  • Conducteur concentrique
  • Fils de cuivre avec contre-hélice de ruban de cuivre
  • Gaine
  • LSZH (Low Smoke Zero Halogen)
  • Identification de l’âme
  • 2 conducteurs: Brun Bleu
  • 3 conducteurs: Marron Noir Gris
  • 4 conducteurs: Bleu Marron Noir Gris
  • 5 conducteurs: Noir Bleu Marron Noir Gris
  • Couleur de la gaine
  • Noir

Paramètres du câble N2XCH

No. De Conducteurs Type De Conducteur Surface Nominale De La Section Du Conducteur mm2 Section Du Conducteur Concentrique mm2 Section Du Conducteur Concentrique mm Diamètre Nominal Total mm Poids Nominal kg/km
2 RE 1.5 1.5 0.7 12 250
2 RE 2.5 2.5 0.7 12 280
2 RE 4 4 0.7 14 320
2 RE 6 6 0.7 15 410
2 RE 10 10 0.7 17 550
2 RE 16 16 0.7 19 780
3 RE 1.5 1.5 0.7 12 250
3 RE 2.5 2.5 0.7 13 320
3 RE 4 4 0.7 14 400
3 RE 6 6 0.7 16 500
3 RE 10 10 0.7 18 750
3 RE 16 16 0.7 21 1000
3 RM 25 16 0.9 24 1600
3 SM 35 16 0.9 27 1900
3 SMv 50 25 1 30 2400
3 SMv 70 35 1.1 34 2615
3 SMv 95 50 1.1 38.1 3636
3 SMv 120 70 1.2 42.5 4606
3 SMv 150 70 1.4 47 5552
3 SMv 185 95 1.6 50 6680
3 SMv 240 120 1.7 57.1 8964
4 RE 1.5 1.5 0.7 13 235
4 RE 2.5 2.5 0.7 14 302
4 RE 4 4 0.7 15 411
4 RE 6 6 0.7 17 527
4 RE 10 10 0.7 19 762
4 RE 16 16 0.7 22 1139
4 RM 25 16 0.9 27 1634
4 SM 35 16 0.9 29 2080
4 SMv 50 25 1 33 2790
4 SMv 70 35 1.1 41 3550
4 SMv 95 50 1.1 46 4800
4 SMv 120 70 1.2 50 6556
4 SMv 150 70 1.4 55 7904
4 SMv 185 95 1.6 62 9950
4 SMv 240 120 1.7 68 12912
5 RE 1.5 1.5 0.7 14 283
7 RE 1.5 2.5 0.7 16 380
7 RE 2.5 2.5 0.7 18 480
7 RE 4 4 0.7 19 650
7 RE 6 6 0.7 20 850
10 RE 2.5 4 0.7 18 550
12 RE 1.5 2.5 0.7 20 550
12 RE 2.5 4 0.7 21 750
14 RE 1.5 2.5 0.7 17.6 486
21 RE 2.5 10 0.7 23 1050
24 RE 1.5 6 0.7 25 950
24 ER 2.5 10 0.7 26 1106

Huadong propose des câbles sans halogène de haute qualité

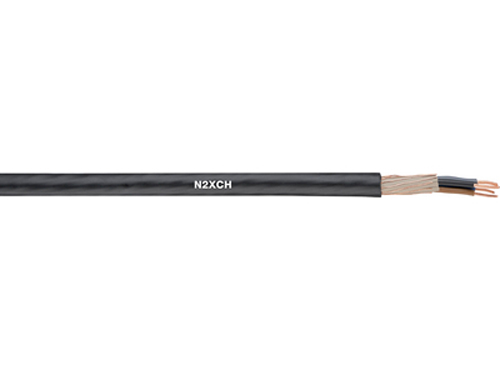

cable-N2XCH-03

  • La gaine extérieure du câble N2XCH, ignifuge et non corrosive (FRNC), à faible dégagement de fumée et sans halogène, convient à une utilisation dans les bâtiments publics, dans des environnements secs et humides, sur ou sous le plâtre, sur des chemins de câbles, dans les murs et dans le béton.
  • Le câble N2XCH comporte des fils et des rubans de cuivre qui agissent comme un conducteur concentrique, posés sur une gaine intérieure séparant les âmes isolées de la gaine extérieure.
  • Ces couches supplémentaires, ainsi que les fils et le ruban de cuivre, ne sont pas spécifiquement conçus pour fournir une protection mécanique supplémentaire.
  • Le câble ne doit donc pas être utilisé dans des environnements d’installation à enfouissement direct sans protection supplémentaire contre les contraintes mécaniques et les infiltrations d’eau.
  • Si vous avez besoin de ce câble, n’hésitez pas à nous contacter. Notre équipe d’ingénieurs vous proposera la solution la plus adaptée à votre projet et le prix le plus compétitif.
