Qu’est-ce que le câble N2XS2Y ?

Le câble N2XS2Y est un câble moyenne tension à conducteur unique en cuivre, isolé au XLPE et doté d’une gaine en polyéthylène (PE).

De construction très similaire à l’équivalent N2XSY qui a une gaine en PVC, la grande durabilité du PE confère au N2XS2Y un degré beaucoup plus élevé de résistance aux contraintes mécaniques et à l’abrasion pendant l’installation et l’exploitation.

Quelles sont les caractéristiques du câble N2XS2Y ?

cable-N2XS2Y-01

  • Ces câbles sont fabriqués conformément aux normes IEC 60502-2 et DIN EN 60228 Classe 2.
  • Leur gaine noire est résistante aux UV et convient à une exposition directe à la lumière du soleil.
  • Et convient à l’installation ou au fonctionnement sous forte contrainte mécanique grâce à la gaine en PE.
  • Ces câbles sont largement utilisés dans les réseaux de distribution d’énergie électrique et conviennent pour des installations fixes à l’intérieur ou à l’extérieur dans des conduits de câbles ou dans le sol.

Quelles sont les applications du N2XS2Y ?

Câble de moyenne tension pour les réseaux de distribution et les unités de production, adapté à l’installation extérieure, y compris à l’enfouissement direct et dans des conduits de câbles enterrés.

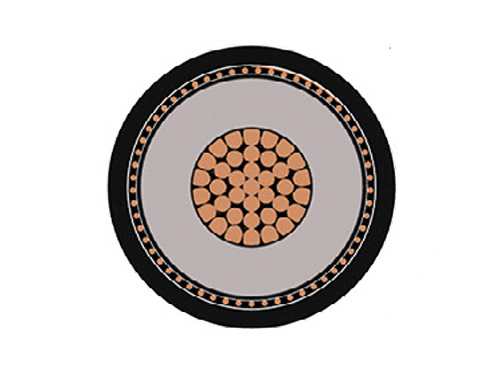

La structure du câble

cable-N2XS2Y-02

  • Tension nominale Uo/U (Um)
  • 6/10 (12)kV, 12/20 (24)kV, 18/30 (36)kV
  • Conducteur
  • Cuivre toronné de classe 2
  • Écran du conducteur
  • Matériau semi-conducteur
  • Isolation
  • XLPE (polyéthylène réticulé)
  • Écran d’isolation
  • Matériau semi-conducteur (collé)
  • Écran
  • Fils de cuivre et ruban de cuivre
  • Gaine extérieure
  • MDPE (polyéthylène de densité moyenne)
  • Couleur de la gaine
  • Rouge, Noir

Paramètres du câble N2XS2Y

Nombre de c onducteur s et section nominale nominalemm2 Chiffre en cuivre kg/km Diamètre total env. mm Diamètre total valeur max. appr. mm Poids env. kg / km Capacité de transport de courant terre A* Capacité de charge actuelle air A*
6 / 10 kV
1 x 35 RM/16 540 23 28 820 187 197
1 x 50 RM/16 690 24 29 960 220 236
1 x 70 RM/16 890 26 31 1.150 269 292
1 x 95 RM/16 1.140 27 32 1.450 320 358
1 x 120 RM/16 1.390 29 34 1.700 363 413
1 x 150 RM/25 1.795 30 35 2.000 405 468
1 x 185 RM/25 2.145 32 37 2.350 456 535
1 x 240 RM/25 2.695 34 39 2.900 526 631
1 x 300 RM/25 3.295 36 41 3.550 591 722
1 x 400 RM/35 4.410 40 45 4.500 662 827
1 x 500 RM/35 5.410 43 48 5.550 744 949
12 / 20 kV
1 x 35 RM/16 540 27 32 1.000 189 200
1 x 50 RM/16 690 28 33 1.150 222 239
1 x 70 RM/16 890 30 35 1.350 271 297
1 x 95 RM/16 1.140 31 36 1.600 323 361
1 x 120 RM/16 1.390 33 38 1.850 367 416
1 x 150 RM/25 1.795 34 39 2.250 409 470
1 x 185 RM/25 2.145 36 41 2.600 461 538
1 x 240 RM/25 2.695 39 44 3.150 532 634
1 x 300 RM/25 3.295 41 46 3.800 599 724
1 x 400 RM/35 4.410 44 49 4.750 671 829
1 x 500 RM/35 5.410 47 52 5.800 754 953
18 / 30 kV
1 x 50 RM/16 690 33 38 1.350 225 241
1 x 70 RM/16 890 35 40 1.600 274 299
1 x 95 RM/16 1.140 36 41 1.900 327 363
1 x 120 RM/16 1.390 38 43 2.200 371 418
1 x 150 RM/25 1.795 39 44 2.550 414 472
1 x 185 RM/25 2.145 41 46 2.950 466 539
1 x 240 RM/25 2.695 43 48 3.500 539 635
1 x 300 RM/25 3.295 46 51 4.150 606 725
1 x 400 RM/35 4.410 49 54 5.150 680 831
1 x 500 RM/35 5.410 52 57 6.200 765 953

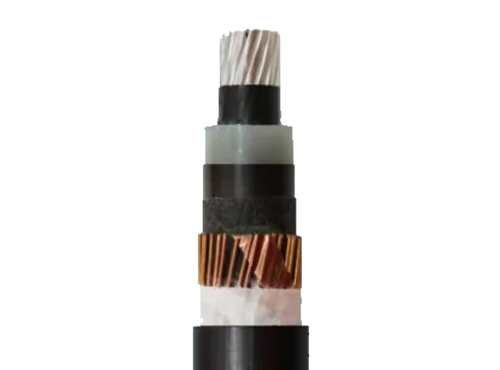

Quelle est la différence entre le câble N2XS2Y et le câble N2XSY ?

cable-N2XS2Y-03

La différence entre les câbles N2XS2Y et N2XSY réside dans leur construction et leur application :

Construction :

  • Câble N2XS2Y: Ce type de câble est un câble isolé en polyéthylène réticulé (XLPE) avec un conducteur en cuivre et un blindage en cuivre. Il est conçu pour des applications de moyenne tension.
  • Câble N2XSY: Similaires aux câbles N2XS2Y, les câbles N2XSY ont également une isolation XLPE, mais ils ont une couche semi-conductrice sous l’isolation.
  • Ils comportent également un conducteur en cuivre, mais peuvent présenter différentes configurations ou variations en termes de construction.

Applications :

  • Câble N2XS2Y: Généralement utilisé pour la distribution d’énergie dans diverses applications nécessitant des niveaux de tension moyens, comme dans les centrales électriques, les installations industrielles et les projets d’infrastructure.
  • Câble N2XSY: Ces câbles sont également utilisés pour les applications de moyenne tension.
  • Leur application spécifique peut varier en fonction de la configuration et des caractéristiques supplémentaires qu’ils possèdent, ce qui peut les rendre adaptés à différents environnements ou exigences dans la gamme de moyenne tension.
  • La différence de nom indique souvent des variations dans la conception, l’isolation ou les propriétés spécifiques qui répondent à des besoins ou à des environnements distincts.
  • Il est essentiel de se référer aux spécifications ou aux normes fournies par le fabricant ou aux lignes directrices pertinentes pour comprendre les différences exactes en termes de spécifications techniques, de performances et d’adéquation à des applications particulières.
