Qu’est-ce que le câble N2XS(F)2Y ?

Les câbles fabriqués selon la norme N2XS2Y sont des câbles moyenne tension à conducteur unique en cuivre, isolés au XLPE et dotés d’une gaine en polyéthylène (PE).

De construction très similaire à l’équivalent N2XSY qui a une gaine en PVC, la grande durabilité du PE confère au N2XS2Y un degré beaucoup plus élevé de résistance aux contraintes mécaniques et à l’abrasion, à la fois pendant l’installation et pendant l’exploitation.

Lorsque les câbles sont en contact avec l’eau lors de l’installation extérieure – dans des conduits gorgés d’eau par exemple – nous fournissons également les câbles N2XS(F)2Y et N2XS(FL)2Y, qui sont dotés de rubans hydrofuges longitudinaux et/ou radiaux pour une protection accrue contre les infiltrations d’eau.

Quelles sont les applications du câble N2XS(F)2Y ?

cable-N2XSF2Y-01

  • Câble électrique et de commande pour installation fixe dans les applications suivantes:
  • dans l’eau, dans le sol, à l’extérieur et à l’intérieur.
  • Dans les chemins de câbles pour les centrales électriques, l’industrie et les réseaux de distribution.
  • Il convient également aux applications où la propagation longitudinale de l’eau à l’intérieur du câble doit être évitée.
  • Aucune protection souterraine supplémentaire appropriée n’est nécessaire pour l’enfouissement. Profondeur d’installation minimale normale 0,6 m, mais au moins 0,8 m sous les routes.

Quelles sont les caractéristiques du N2XS(F)2Y ?

  • Le câble est fabriqué conformément aux normes IEC 60502-2 et DIN EN 60228 Classe 2.
  • Leur gaine noire est résistante aux UV et convient à une exposition directe à la lumière du soleil.
  • Ces câbles sont largement utilisés dans les réseaux de distribution d’énergie électrique et conviennent pour des installations fixes à l’intérieur ou à l’extérieur dans des conduits de câbles ou dans le sol.

La structure du câble

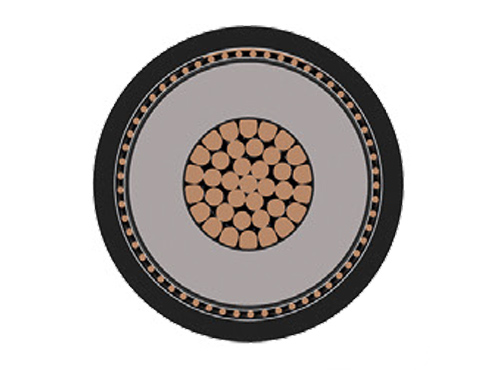

cable-N2XSF2Y-02

  • Tension nominale Uo/U (Um)
  • 6/10(12)kV, 12/20(24)kV, 18/30 (36)kV
  • Conducteur
  • Cuivre toronné de classe 2
  • Écran du conducteur
  • Matériau semi-conducteur
  • Isolation
  • XLPE (polyéthylène réticulé)
  • Écran d’isolation
  • Matériau semi-conducteur (collé)
  • Blocage longitudinal de l’eau
  • Bande gonflante semi-conductrice
  • Écran
  • Fils de cuivre et ruban de cuivre
  • Blocage longitudinal de l’eau
  • Rubans gonflants
  • Gaine extérieure
  • MDPE (polyéthylène de densité moyenne)
  • Couleur de la gaine
  • Rouge/ Noir

Paramètres du câble N2XS(F)2Y

Nombre de conducteurs et section nominale mm2 Chiffre en cuivre kg/km Diamètre total env. mm Diamètre total valeur max. appr. mm Poids env. kg / km Capacité de transport de courant terre A* Capacité de charge actuelle air A*
6 / 10 kV
1 x 35 RM/16 540 23 28 820 187 12
1 x 50 RM/16 690 24 29 960 220 23
1 x 70 RM/16 890 26 31 1.200 268 29
1 x 95 RM/16 1.140 27 32 1.450 320 35
1 x 120 RM/16 1.390 29 34 1.700 363 41
1 x 150 RM/25 1.795 30 35 2.000 405 46
1 x 185 RM/25 2.145 32 37 2.350 456 53
1 x 240 RM/25 2.695 34 39 2.900 526 63
1 x 300 RM/25 3.295 36 41 3.550 591 72
1 x 400 RM/35 4.410 40 45 4.500 662 82
1 x 500 RM/35 5.410 43 48 5.550 744 94
12 / 20 kV
1 x 50 RM/16 690 28 33 1.150 222 23
1 x 70 RM/16 890 30 35 1.350 271 29
1 x 95 RM/16 1.140 31 36 1.600 232 36
1 x 120 RM/16 1.390 33 38 1.850 367 41
1 x 150 RM/25 1.795 34 39 2.250 409 47
1 x 185 RM/25 2.145 36 41 2.600 461 53
1 x 240 RM/25 2.695 39 44 3.150 532 63
1 x 300 RM/25 3.295 41 46 3.800 599 72
1 x 400 RM/35 4.410 44 49 4.750 671 82
1 x 500 RM/25 5.41 47 52 6.45 750 92
18 / 30 kV
1 x 50 RM/16 690 33 38 1.350 225 24
1 x 95 RM/16 1.140 36 41 1.900 327 36
1 x 120 RM/16 1.390 38 43 2.200 371 41
1 x 150 RM/25 1.795 39 44 2.550 414 47
1 x 185 RM/25 2.145 41 46 2.950 466 53
1 x 240 RM/25 2.695 43 48 3.500 539 63
1 x 300 RM/25 3.295 46 51 4.150 606 72
1 x 400 RM/25 4.410 49 54 5.050 680 83
1 x 500 RM/35 5.410 52 57 6.200 765 95

Huadong propose plusieurs types de câbles

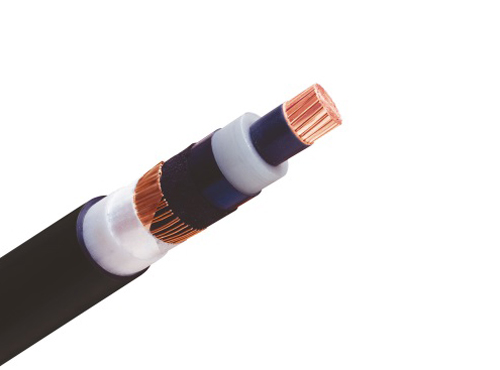

cable-N2XSF2Y-03

Huadong, comme leader dans la fabrication de câbles, produit de nombreux types de câbles N2XS(F)2Y, y compris les câbles 6/10 (12)kV, 12/20 (24)kV, 18/30 (36)kV. Si vous avez besoin de ce type de produits, veuillez nous contacter, notre équipe d’ingénieurs professionnels vous fournira le devis le plus avantageux.
