Qu’est-ce que le câble N2XSY ?

Le N2XSY est un câble unipolaire avec un conducteur en cuivre toronné, une isolation XLPE et une gaine en PVC. Il constitue un élément essentiel de la gamme internationale de câbles moyenne tension de Huadongcables.

cable-N2XSY-01

  • Le câble N2XSY convient aux installations statiques et fixes, intérieures et extérieures, directement dans le sol ou dans les conduits de câbles.
  • Les câbles N2XSY sont fabriqués conformément aux normes IEC 60502-2 et DIN EN 60228 classe 2.
  • Il est également autoextinguible et retardateur de flamme selon VDE 0482-332-1-2 et IEC 60332-1.

Quelles sont les caractéristiques du câble N2XSY ?

  • Le N2XSY offre une construction robuste et un faible facteur de perte diélectrique pour une grande fiabilité opérationnelle.
  • Il ne doit pas être soumis à de fortes contraintes mécaniques ou de traction.
  • Le câble N2XSY est rouge et doit être protégé contre la lumière du soleil et les rayons UV conformément à la norme VDE 0276-603.
  • Il peut être manipulé et installé à des températures ambiantes comprises entre -5oC et +70oC.
  • La construction de ce câble est similaire à celle du câble NA2XSY, qui a un conducteur en aluminium et qui peut parfois être utilisé comme alternative économique.

Quelles sont les applications du câble N2XSY ?

Câble de moyenne tension pour les réseaux de distribution ; également pour la connexion aux unités de production et la connexion des usines et des processus.

A poser directement dans le sol, à l’extérieur, à l’intérieur et dans les conduits de câbles.

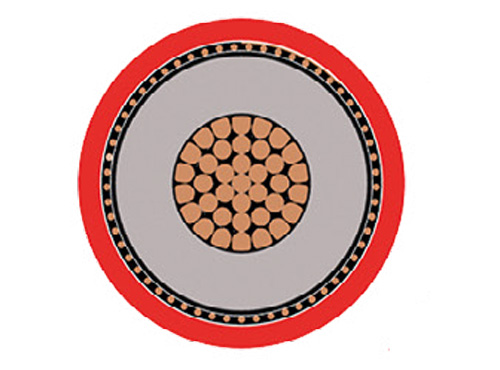

Structure du câble NA2XSY

cable-N2XSY-02

  • Tension nominale (Uo/U)(Um)
  • 6/10 (12)kV, 12/20 (24)kV, 18/30 (36)kV
  • Conducteur
  • Conducteur en cuivre toronné
  • Couche semi-conductrice interne
  • Matériau semi-conducteur
  • Isolation
  • XLPE (polyéthylène réticulé)
  • Couche semi-conductrice extérieure
  • Matériau semi-conducteur
  • Écran
  • Fils de cuivre
  • Gaine
  • PVC (chlorure de polyvinyle)
  • Couleur de la gaine
  • Rouge

Paramètres du câble

Number of cores and nominal cross section mm2 Copper figure kg/km Overall diameter appr. mm Overall diameter max. value appr. mm Weight appr. kg/km Current carrying capacity ground A* Current carrying capacity air A*
6 / 10 kV
1 x 35 RM/16 540 23 28 900 187 197
1 x 50 RM/16 690 24 29 1.050 220 236
1 x 70 RM/16 890 26 31 1.300 268 294
1 x 95 RM/16 1.140 27 32 1.600 320 358
1 x 120 RM/16 1.390 29 34 1.850 363 413
1 x 150 RM/25 1.795 30 35 2.200 405 468
1 x 185 RM/25 2.145 32 37 2.600 456 535
1 x 240 RM/25 2.695 34 39 3.150 526 631
1 x 300 RM/25 3.295 36 40 3.750 591 722
1 x 400 RM/35 4.410 40 45 4.650 662 827
1 x 500 RM/35 5.410 43 47 5.750 739 921
12 / 20 kV
1 x 35 RM/16 540 27 32 1.100 189 200
1 x 50 RM/16 690 28 33 1.250 222 239
1 x 70 RM/16 890 30 35 1.450 271 297
1 x 95 RM/16 1.140 31 36 1.750 323 361
1 x 120 RM/16 1.390 33 38 2.050 367 416
1 x 150 RM/25 1.795 34 39 2.400 409 470
1 x 185 RM/25 2.145 36 41 2.800 461 538
1 x 240 RM/25 2.695 39 44 3.400 532 634
1 x 300 RM/25 3.295 41 46 4.000 599 724
1 x 400 RM/35 4.410 44 49 4.950 671 829
1 x 500 RM/35 5.410 47 52 6.050 754 953
18 / 30 kV
1 x 50 RM/16 690 33 38 1.450 225 241
1 x 70 RM/16 890 35 40 1.700 274 299
1 x 95 RM/16 1.140 36 41 2.050 327 363
1 x 120 RM/16 1.390 38 43 2.300 371 418
1 x 150 RM/25 1.795 39 44 2.700 414 472
1 x 185 RM/25 2.145 41 46 3.100 466 539
1 x 240 RM/25 2.695 43 48 3.700 539 635
1 x 300 RM/25 3.295 46 51 4.350 606 725
1 x 400 RM/35 4.410 49 54 5.300 680 831
1 x 500 RM/35 5.410 52 57 6.450 765 953

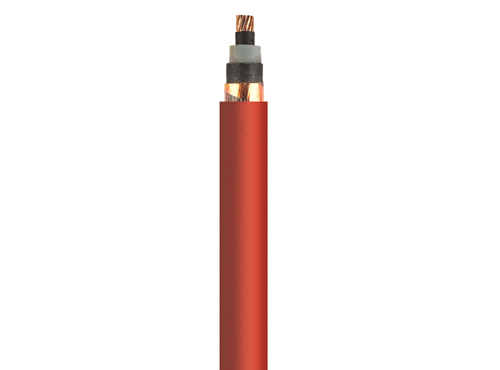

Huadong propose des câbles N2XSY de haute qualité

cable-N2XSY-03

  • Le câble N2XSY a un large éventail d’applications et d’installations, et peut être utilisé dans les réseaux de distribution d’électricité, les postes de transformation, les blocs de commutation et les centrales électriques, y compris dans le secteur des énergies renouvelables.
  • Il est disponible avec les tensions nominales suivantes:
  • 6/10 (12)kV – Tension de test 21kV
  • 12/20 (24)kV – Tension de test 42kV
  • 18/30 (36)kV – Tension de test 63kV
  • Si vous avez besoin d’un câble N2XSY ou d’un câble NA2XSY, n’hésitez pas à nous contacter.
  • Notre équipe d’ingénieurs vous proposera la solution la plus adaptée et le prix le plus compétitif.
