Qu’est-ce que le câble N2XY
N2XY est le câble électrique et de commande non armé utilisé pour l’alimentation électrique dans les systèmes d’installation à basse tension (BT) avec une tension nominale de 600/1000V.
Quelles sont les caractéristiques du N2XY ?
Retardateur de flamme, résistant aux UV, bonnes propriétés électriques, longue durée de vie.
Quelles sont les applications du câble N2XY ?
Ils sont bien adaptés à une utilisation souterraine dans des applications industrielles avec une protection mécanique supplémentaire.
Ces câbles peuvent être fixés sur des chemins de câbles, dans des conduits, ou fixés aux murs.

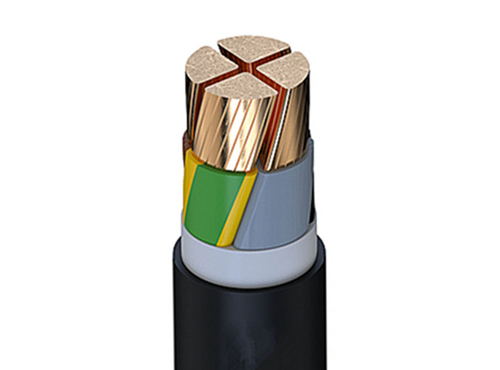

Structure du câble N2XY
- Tension nominale Uo/U
- 0,6/1kV
- Conducteur
- RE: Conducteur en cuivre massif de classe 1
- RM: toron circulaire ou circulaire compacté de classe 2
- SM: Classe 2 toronné en forme de secteur
- Isolation
- XLPE (polyéthylène réticulé)
- Literie
- PVC (chlorure de polyvinyle)
- Gaine
- PVC (chlorure de polyvinyle)
- Identification de l’âme
- 3 conducteurs: Vert/Jaune Bleu Marron
- 4 conducteurs: Vert/Jaune Marron Noir Gris
- 5 conducteurs: Vert/jaune bleu brun noir gris
- 7 conducteurs et plus: Noyaux noirs et numéros blancs
- Couleur de la gaine
- Noir
Paramètres du câble
| NO. de Conducteurs | Section Nominale Mm2 | Type De Conducteur | Épaisseur Nominale De L’isolation mm | Épaisseur Nominale De La Gainemm | Diamètre Nominal Global mm | Poids Nominal kg/km |
| 1 | 16 | RM | 0.7 | 1.8 | 9.8 | 216 |
| 1 | 25 | RM | 0.9 | 1.8 | 11.5 | 318 |
| 1 | 35 | RM | 0.9 | 1.8 | 12.6 | 415 |
| 1 | 50 | RM | 1 | 1.8 | 14.1 | 543 |
| 1 | 70 | RM | 1.1 | 1.8 | 15.6 | 746 |
| 1 | 95 | RM | 1.1 | 1.8 | 17.6 | 1000 |
| 1 | 120 | RM | 1.2 | 1.8 | 19.2 | 1239 |
| 1 | 150 | RM | 1.4 | 1.8 | 21.2 | 1515 |
| 1 | 185 | RM | 1.6 | 1.8 | 23.1 | 1872 |
| 1 | 240 | RM | 1.7 | 1.8 | 25.8 | 2403 |
| 1 | 300 | RM | 1.8 | 1.8 | 27.8 | 2974 |
| 1 | 400 | RM | 2 | 1.9 | 31.1 | 3834 |
| 1 | 500 | RM | 2.2 | 2 | 34.9 | 4892 |
| 1 | 630 | RM | 2.8 | 2.8 | 46.6 | 6544 |
| 2 | 1.5 | RE | 0.7 | 1.8 | 10.1 | 145 |
| 2 | 2.5 | RE | 0.7 | 1.8 | 10.9 | 179 |
| 2 | 4 | RE | 0.7 | 1.8 | 11.8 | 226 |
| 2 | 6 | RE | 0.7 | 1.8 | 12.8 | 284 |
| 2 | 6 | RM | 0.7 | 1.8 | 13.1 | 295 |
| 2 | 10 | RM | 0.7 | 1.8 | 15 | 416 |
| 2 | 16 | RM | 0.7 | 1.8 | 17 | 581 |
| 2 | 25 | RM | 0.9 | 1.8 | 20.4 | 859 |
| 2 | 35 | RM | 0.9 | 1.8 | 22.5 | 1109 |
| 3 | 1.5 | RE | 0.7 | 1.8 | 10.5 | 162 |
| 3 | 2.5 | RE | 0.7 | 1.8 | 11.4 | 205 |
| 3 | 4 | RE | 0.7 | 1.8 | 12.4 | 265 |
| 3 | 6 | RE | 0.7 | 1.8 | 13.4 | 338 |
| 3 | 10 | RM | 0.7 | 1.8 | 15.8 | 505 |
| 3 | 16 | RM | 0.7 | 1.8 | 18 | 719 |
| 3 | 25 | RM | 0.9 | 1.8 | 21.6 | 1072 |
| 3 | 35 | RM | 0.9 | 1.8 | 23.9 | 1403 |
| 3 | 50 | SM | 1 | 1.9 | 23.8 | 1581 |
| 3 | 16/10 | SM | 0.7 | 1.8 | 19.8 | 875.5 |
| 3 | 25/16 | SM | 0.9/0.7 | 1.8 | 22.4 | 1223 |
| 3 | 35/16 | SM | 0.9/0.7 | 1.8 | 24.3 | 1557 |
| 3 | 50/25 | SM | 1/0.9 | 1.9 | 26.9 | 1863 |
| 3 | 70/35 | SM | 1.1/0.9 | 2 | 30 | 2594 |
| 3 | 95/50 | SM | 1.1/1 | 2.2 | 33.8 | 3505 |
| 3 | 120/70 | SM | 1.2/1.1 | 2.3 | 37 | 4440 |
| 3 | 150/70 | SM | 1.4/1.1 | 2.4 | 41.6 | 5333 |
| 3 | 185/95 | SM | 1.6/1.1 | 2.6 | 45.8 | 6701 |
| 3 | 240/120 | SM | 1.7/1.2 | 2.8 | 51.6 | 8674 |
| 3 | 300/150 | SM | 1.8/1.4 | 3 | 67.2 | 10624 |
| 4 | 1.5 | RE | 0.7 | 1.8 | 11.3 | 188 |
| 4 | 2.5 | RE | 0.7 | 1.8 | 12.2 | 240 |
| 4 | 4 | RE | 0.7 | 1.8 | 13.3 | 314 |
| 4 | 6 | RE | 0.7 | 1.8 | 14.5 | 408 |
| 4 | 10 | RE | 0.7 | 1.8 | 17.1 | 615 |
| 4 | 16 | RE | 0.7 | 1.8 | 19.6 | 885 |
| 4 | 25 | RE | 0.9 | 1.8 | 23.7 | 1330 |
| 4 | 35 | RE | 0.9 | 1.8 | 26.2 | 1758 |
| 4 | 50 | SM | 1 | 2 | 27.1 | 2082 |
| 4 | 70 | SM | 1.1 | 2.1 | 31.4 | 2937 |
| 4 | 95 | SM | 1.1 | 2.2 | 35 | 3955 |
| 4 | 120 | SM | 1.2 | 2.4 | 39.3 | 4979 |
| 4 | 150 | SM | 1.4 | 2.6 | 43.6 | 6129 |
| 4 | 185 | SM | 1.6 | 2.7 | 48 | 7591 |
| 4 | 240 | SM | 1.7 | 2.9 | 53.9 | 9875 |
| 4 | 300 | SM | 1.8 | 2.6 | 68.9 | 15124 |
| 5 | 1.5 | RE | 0.7 | 1.8 | 12.1 | 218 |
| 5 | 2.5 | RE | 0.7 | 1.8 | 13.1 | 281 |
| 5 | 4 | RE | 0.7 | 1.8 | 14.3 | 372 |
| 5 | 6 | RE | 0.7 | 1.8 | 15.6 | 486 |
| 5 | 10 | RM | 0.7 | 1.8 | 18.6 | 740 |
| 5 | 16 | RM | 0.7 | 1.8 | 21.3 | 1071 |
| 5 | 25 | RM | 0.9 | 1.8 | 25.9 | 1619 |
| 5 | 35 | RM | 0.9 | 1.8 | 28.8 | 2138 |
| 5 | 50 | RM | 1 | 2.1 | 29.4 | 2578 |
| 5 | 70 | RM | 1.1 | 2.2 | 33.7 | 3616 |
| 5 | 95 | RM | 1.1 | 2.4 | 38.6 | 4933 |
| 5 | 120 | RM | 1.2 | 2.5 | 42.6 | 6153 |
| 5 | 150 | RM | 1.4 | 2.7 | 47.7 | 7587 |
| 5 | 185 | RM | 1.6 | 2.9 | 52.8 | 9454 |
| 5 | 240 | RM | 1.7 | 3.1 | 58.7 | 12242 |
| 7 | 1.5 | RE | 0.7 | 1.8 | 12.9 | 260 |
| 7 | 2.5 | RE | 0.7 | 1.8 | 14 | 342 |
| 7 | 4 | RE | 0.7 | 1.8 | 15.4 | 461 |
| 10 | 1.5 | RE | 0.7 | 1.8 | 15.6 | 357 |
| 10 | 2.5 | RE | 0.7 | 1.8 | 17.2 | 475 |
| 10 | 4 | RE | 0.7 | 1.8 | 19 | 646 |
| 12 | 1.5 | RE | 0.7 | 1.8 | 16.1 | 394 |
| 12 | 2.5 | RE | 0.7 | 1.8 | 17.6 | 528 |
| 14 | 1.5 | RE | 0.7 | 1.8 | 16.8 | 436 |
| 14 | 2.5 | RE | 0.7 | 1.8 | 18.5 | 592 |
| 16 | 4 | RM | 0.7 | 1.8 | 23 | 971 |
| 19 | 1.5 | RE | 0.7 | 1.8 | 18.4 | 543 |
| 19 | 2.5 | RE | 0.7 | 1.8 | 20.3 | 746 |
| 24 | 1.5 | RE | 0.7 | 1.8 | 21.2 | 675 |
| 24 | 2.5 | RE | 0.7 | 1.8 | 23.4 | 931 |
| 30 | 1.5 | RE | 0.7 | 1.8 | 22.3 | 788 |
| 30 | 2.5 | RM | 0.7 | 1.8 | 26.3 | 1164 |
| 40 | 1.5 | RE | 0.7 | 1.8 | 24.6 | 995 |
| 40 | 2.5 | RE | 0.7 | 1.9 | 27.5 | 1416 |
Huadong propose le câble de haute qualité
Ces câbles peuvent être utilisés pour une installation fixe dans les bâtiments – sur des chemins de câbles, à l’air libre, dans des conduits ou dans des murs – ou pour une utilisation souterraine en enfouissement direct et dans des environnements humides où il n’y a pas de risque d’endommagement mécanique.
Si vous avez besoin du câble N2XY, vous pouvez nous contacter. Notre équipe d’ingénieurs vous proposera la solution la plus adaptée et un prix compétitif.
