Qu’est-ce que le câble NA2XSY ?

Comme l’un des principaux fournisseurs internationaux du câble moyenne tension (MT), le câble NA2XSY est un élément essentiel du portefeuille de Huadong.

Le NA2XSY est constitué d’un conducteur de classe 2 à âme unique en aluminium toronné, avec une isolation en polyéthylène réticulé (XLPE), un écran métallique en fil de cuivre et une gaine en chlorure de polyvinyle (PVC) rouge.

Notre gamme de câbles NA2XSY est fabriquée conformément à la norme européenne HD620 qui détermine les composés et les dimensions des matériaux.

Quelles sont les applications du câble NA2XSY ?

cable-NA2XSY-01

Câble de moyenne tension pour les réseaux de distribution ; également pour la connexion aux unités de production et la connexion des usines et des processus.

A poser directement dans le sol, à l’extérieur, à l’intérieur et dans les conduits de câbles.

Quelles sont les caractéristiques du câble NA2XSY ?

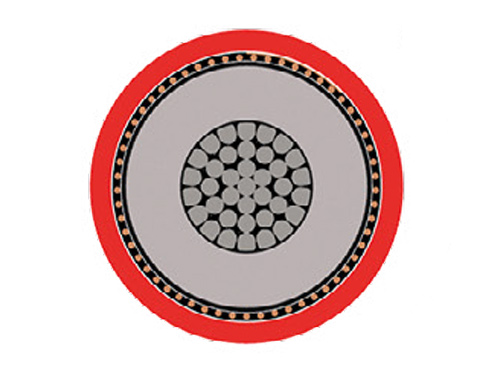

cable-NA2XSY-02

  • Le câble NA2XSY est largement utilisé dans les réseaux de distribution internes/externes : externes où il est soit directement enterré, soit installé dans des gaines de câbles.
  • Il n’est généralement pas fabriqué avec une résistance aux UV appropriée pour être posé à l’extérieur en plein air, à moins que cela ne soit demandé au moment de la commande.
  • Mais il peut également être posé et terminé à l’intérieur d’un bâtiment car le câble NA2XSY est ignifugé conformément aux normes VDE 0482-332-1-2 et CEI 60332-1.
  • Fabriqué conformément à la norme VDE 0276 partie 620, le NA2XSY offre une fiabilité opérationnelle à long terme grâce à un faible facteur de perte diélectrique et à une isolation XLPE solide.
  • Néanmoins, il doit être utilisé dans des installations fixes afin d’éviter toute contrainte mécanique ou de traction.
  • Ce câble est relativement facile à installer, même dans des voies de guidage étroites. Il peut également être installé à des températures aussi basses que -5oC.
  • Lorsque l’installation est entièrement externe, il est préférable d’envisager la gaine MDPE NA2XS2Y (avec blocage supplémentaire de l’eau également disponible) ; et lorsque l’installation est interne, la gaine NA2XSH LSZH peut être une option appropriée.

La structure du câble

  • Voltage Rating Uo/U (Um)
  • 6/10 (12)kV, 12/20 (24)kV, 18/30 (36)kV
  • Conductor
  • Class 2 stranded aluminium conductor
  • Inner Semi-Conductive Layer
  • Semi-conductive material
  • Insulation
  • XLPE (Cross-Linked Polyethylene)
  • Outer Semi-Conductive Layer
  • Semi-conductive material
  • Screen
  • Copper wires
  • Sheath
  • PVC (Polyvinyl Chloride)
  • Sheath Colour
  • Red

Paramètres du câble

Number of cores and nominal cross section mm2 Aluminium figure kg/km Copper figure kg/km Overall diameter appr. mm Overall diameter max. value appr. mm Weight appr. kg / km Current carrying capacity ground A* Current carrying capacity air A*
6 / 10 kV
1 x 35 RM/16 103 190 23 28 700 145 15
1 x 50 RM/16 147 190 24 29 750 171 18
1 x 70 RM/16 206 190 26 31 850 208 22
1 x 95 RM/16 279 190 27 32 950 248 27
1 x 120 RM/16 353 190 29 34 1.050 283 32
1 x 150 RM/25 441 295 30 35 1.300 315 36
1 x 185 RM/25 544 295 32 37 1.400 357 41
1 x 240 RM/25 706 295 34 39 1.650 413 49
1 x 300 RM/25 882 295 36 40 1.850 466 56
1 x 400 RM/35 1.176 410 40 45 2.300 529 66
12 / 20 kV
1 x 50 RM/16 147 190 28 33 950 172 18
1 x 70 RM/16 206 190 30 35 1.050 210 23
1 x 95 RM/16 279 190 31 36 1.150 251 28
1 x 120 RM/16 353 190 33 38 1.300 285 32
1 x 150 RM/25 441 295 34 39 1.500 319 36
1 x 185 RM/25 544 295 36 41 1.650 361 42
1 x 240 RM/25 706 295 39 44 1.850 417 49
1 x 300 RM/25 882 295 41 46 2.100 471 56
1 x 400 RM/35 1.176 410 44 49 2.550 535 66
18 / 30 kV
1 x 50 RM/16 147 190 36 41 1.190 175 18
1 x 70 RM/16 206 190 37 42 1.315 214 23
1 x 95 RM/16 279 190 39 43 1.450 256 28
1 x 120 RM/16 353 190 40 45 1.580 290 32
1 x 150 RM/25 441 295 42 47 1.800 324 36
1 x 185 RM/25 544 295 44 49 1.965 366 41
1 x 240 RM/25 706 295 46 51 2.230 426 49
1 x 300 RM/25 882 295 49 53 2.470 479 56
1 x 400 RM/35 1.176 410 51 56 2.920 545 65

Où acheter un câble N2XSY de haute qualité ?

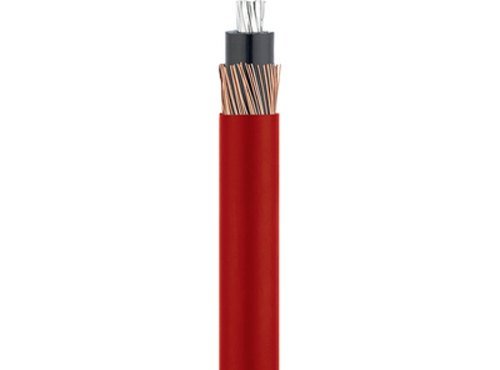

cable-N2XSY-03-1

  • À l’exception de son conducteur en aluminium, ce câble présente les mêmes propriétés que le câble N2XSY, dont le conducteur est en cuivre.
  • Bien que la capacité de transport de courant du métal soit inférieure et que ce câble en aluminium nécessite une section plus grande que son équivalent en cuivre pour transporter le même courant, les prix actuels du métal peuvent rendre la version en aluminium plus rentable dans certains projets où l’espace n’est pas une contrainte.
  • Pour les spécifications techniques complètes et les détails des câbles 12/20kV et 18/30kV, veuillez vous référer aux fiches techniques des câbles ou contacter notre équipe technique pour plus de conseils.
  • Si vous avez besoin de câble de haute qualité, n’hésitez pas à nous contacter, nos ingénieurs vous proposeront la solution la plus adaptée et le prix le plus compétitif.
