Qu’est-ce que le câble NA2XY ?
Le câble NA2XY est un câble non-armé d’alimentation et de contrôle destiné à alimenter les systèmes d’installation basse tension (BT) d’une tension nominale de 600/1000V.
Quelles sont les caractéristiques de NA2XY ?
Retardateur de flamme, résistant aux UV, bonnes propriétés électriques, longue durée de vie.
Quelles sont les applications du câble NA2XY ?
Pour une installation fixe dans les bâtiments, à l’air libre, dans le sol et dans l’eau.

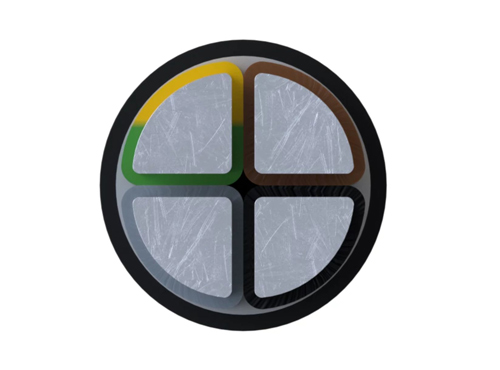

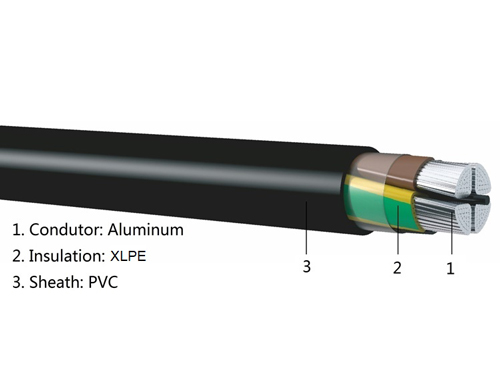

La structure du câble
- Tension nominale Uo/U (Um)
- 0,6/1 (1,2)kV
- Conducteur
- Conducteur en aluminium toronné de classe 2
- Isolation
- XLPE (polyéthylène réticulé)
- Gaine
- PVC (chlorure de polyvinyle)
- Identification de l’âme
- NA2XY-J : 3 conducteurs : Bleu Marron Vert/Jaune
- 4 conducteurs : brun noir gris vert/jaune
- NA2XY-O : 2 conducteurs : Bleu Marron
- 3 noyaux : Marron Noir Gris
- 4 noyaux : Marron Noir Gris Bleu
- Couleur de la gaine
- Noir
Paramètres du câble NA2XY
| No. De Conducteur | Section Nominale mm2 | Épaisseur Nominale De L’isolationmm | Épaisseur Nominale De La Gaine mm | Diamètre Nominal Total mm | Poids Nominal kg/km | |
| Conducteur De Phase | Conducteur De Terre | |||||
| 1 | 120 | – | 1.2 | 1.8 | 17.7 | 465 |
| 1 | 150 | – | 1.4 | 1.8 | 20.1 | 580 |
| 1 | 185 | – | 1.6 | 1.8 | 22.1 | 715 |
| 1 | 240 | – | 1.7 | 1.8 | 25.0 | 905 |
| 1 | 300 | – | 1.8 | 1.8 | 27.5 | 1120 |
| 1 | 400 | – | 2 | 1.9 | 31.4 | 1440 |
| 1 | 500 | – | 2.2 | 2 | 34.6 | 1770 |
| 1 | 630 | – | 2.4 | – | 37.0 | 2180 |
| 3 | 70 | 35 | 1.1 | 1.9 | 33.0 | 1450 |
| 3 | 95 | 50 | 1.1 | 2.1 | 37.3 | 1910 |
| 3 | 120 | 70 | 1.2 | 2.2 | 41.5 | 2410 |
| 3 | 150 | 70 | 1.4 | 2.3 | 49.0 | 3535 |
| 3 | 185 | 95 | 1.6 | 2.5 | 51.0 | 3810 |
| 3 | 240 | 120 | 1.7 | 2.7 | 58.0 | 4880 |
| 3 | 300 | 150 | 1.8 | 2.8 | 64.2 | 5610 |
| 4 | 16 | 16 | 0.9 | 1.8 | 22.4 | 675 |
| 4 | 25 | 16 | 0.9 | 1.8 | 26.0 | 910 |
| 4 | 35 | 16 | 0.9 | 1.8 | 28.7 | 1120 |
| 4 | 50 | 25 | 1 | 1.8 | 33.0 | 1475 |
| 4 | 70 | 35 | 1.1 | 1.9 | 38.0 | 1985 |
| 4 | 95 | 50 | 1.1 | 2.1 | 23.0 | 2580 |
| 4 | 120 | 70 | 1.2 | 2.2 | 47.2 | 3175 |
| 4 | 150 | 70 | 1.4 | 2.3 | 54.2 | 4035 |
| 4 | 185 | 95 | 1.6 | 2.5 | 59.4 | 4945 |
| 4 | 240 | 120 | 1.7 | 2.7 | 68.1 | 6425 |
| 4 | 300 | 150 | 1.8 | 2.8 | 75.1 | 7910 |
Quels sont les avantages de l’utilisation du câble NA2XY ?
- Les câbles NA2XY offrent plusieurs avantages qui en font un choix populaire pour diverses applications électriques, en particulier dans les installations extérieures :
- Résistance aux intempéries: Les câbles NA2XY sont conçus pour résister aux conditions météorologiques difficiles, notamment à la lumière du soleil, à la pluie et aux fluctuations de température.
- Leurs matériaux d’isolation et de gainage offrent une excellente résistance aux rayons UV et à l’humidité, ce qui les rend adaptés à une utilisation en extérieur.
- Durabilité: Ces câbles sont conçus pour être durables et robustes, ce qui leur assure une plus longue durée de vie.
- Les matériaux utilisés dans leur construction offrent une protection contre les contraintes mécaniques et l’abrasion, ce qui réduit le risque de dommages pendant l’installation et l’exploitation.
- Polyvalence: Les câbles NA2XY sont polyvalents et peuvent être utilisés dans un large éventail d’applications, notamment les réseaux de distribution d’énergie, les installations industrielles et les systèmes de câblage souterrains.
- Ils conviennent aussi bien aux installations souterraines qu’aux installations aériennes.
- Performance électrique : Ils présentent de bonnes propriétés électriques, notamment une isolation fiable qui empêche les fuites et maintient une conductivité constante.
- Les câbles NA2XY peuvent supporter des niveaux de tension élevés, ce qui les rend adaptés au transport et à la distribution d’énergie.
- Sécurité: Ces câbles sont conçus et fabriqués conformément aux normes et réglementations en matière de sécurité, ce qui garantit un niveau élevé de sécurité lors de l’installation et de l’utilisation.
- Leur construction minimise le risque de défauts électriques ou de courts-circuits.
- Rentabilité : Bien que le coût initial puisse varier en fonction des besoins spécifiques, les câbles NA2XY offrent un bon rapport qualité-prix pour leurs performances et leur durabilité.
- Leur longue durée de vie et leur fiabilité contribuent à la rentabilité au fil du temps.
- Installation facile : Les câbles NA2XY correctement conçus sont généralement faciles à installer, surtout si l’on tient compte de leur flexibilité et de leur compatibilité avec diverses méthodes d’installation.
- N’oubliez pas que les avantages peuvent également dépendre du fabricant, de la qualité et de la conformité aux normes industrielles.
- Il est donc essentiel de choisir des câbles NA2XY qui répondent aux exigences de votre projet.
Huadong propose des câbles NA2XY de haute qualité
- Huadong Cable propose différents types de câbles NA2XY, notamment NA2XY-J avec conducteur de mise à la terre ou en version NA2XY-O sans conducteur de mise à la terre.
- Les câbles sont disponibles dans différentes variantes, notamment à âme unique, à 2 âmes, à 3 âmes et à 4 âmes, et dans des sections allant jusqu’à 630 mm2 .
- Si vous avez besoin d’un câble NA2XY ou N2XY de haute qualité, n’hésitez pas à nous contacter.
- Notre équipe d’ingénieurs vous proposera la solution la plus adaptée et le prix le plus compétitif.
