Sécurité incendie Câble NHXCH
Huadong Cable fournit une gamme de câbles électriques de sécurité incendie d’une tension nominale de 0,6/1kV fabriqués selon les désignations européennes NHXCH.
Le câble NHXCH diffère de son équivalent NHXH par sa construction qui comprend un conducteur concentrique en cuivre composé d’un ruban de cuivre et de fils de cuivre, les fils jouant le rôle de composant métallique du blindage et du neutre en même temps.
Quelles sont les applications du câble NHXCH ?
- Convient pour une utilisation dans tous les endroits où un degré élevé de protection contre le feu et les dommages causés par le feu doit être assuré pour la vie humaine et l’équipement.
- Ces câbles peuvent être utilisés à l’intérieur.
- Ne conviennent pas à l’enfouissement direct ou dans l’eau. Résistance au feu selon FE 180 et intégrité des circuits selon E 90.
Quelles sont les caractéristiques du NHXCH ?
- Câble d’installation résistant au feu avec conducteur concentrique pour une sécurité accrue.
- Résiste à la fonction électrique pendant 180 minutes pour les câbles individuels et 30 à 60 minutes pour les systèmes (câbles sur échelles) en cas d’incendie.
- Sécurité élevée dans les environnements encombrés.
- Limite la propagation du feu ainsi que la densité et la toxicité des gaz de combustion en cas d’incendie.
- N’émet pas d’acide chlorhydrique en cas d’incendie, qui peut endommager les bâtiments et les équipements.

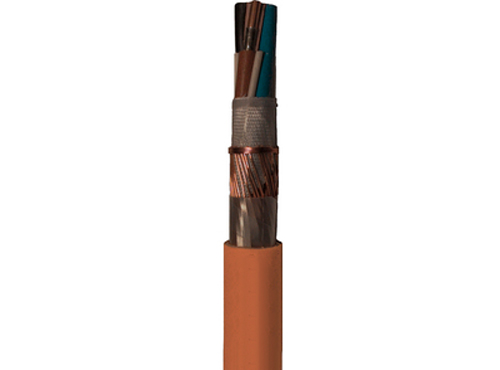

La structure du câble
- Tension nominale Uo/U
- 0,6/1kV
- Conducteur
- RE : Conducteur en cuivre massif de classe 1
- RM : conducteur en cuivre toronné de classe 2
- Isolation
- LSZH (faible dégagement de fumée, sans halogène)
- Gaine intérieure
- LSZH (faible fumée sans halogène)
- Conducteur concentrique
- Fils de cuivre avec contre-hélice de ruban de cuivre
- Gaine extérieure
- LSZH (faible fumée, sans halogène)
- Identification de l’âme
- 2 conducteurs : Marron Bleu
- 3 conducteurs : Brun Noir Gris
- 4 conducteurs : Marron Noir Gris Bleu
- 5 conducteurs : Marron Noir Gris Bleu Noir
- 7 conducteurs et plus : Noir avec chiffres blancs
- Couleur de la gaine
- Orange
Paramètres du câble NHXCH
| No. De Conducterus | Surface Nominale De La Section Transversale mm2 | Type De Conducteur | Conducteur Concentrique mm | Diamètre Nominal Total mm | Poids Nominal kg/km |
| 2 | 1.5 | RE | 1.5 | 16 | 300 |
| 2 | 2.5 | RE | 2.5 | 17 | 350 |
| 3 | 1.5 | RE | 1.5 | 16.8 | 363 |
| 3 | 2.5 | RE | 2.5 | 17.9 | 434 |
| 3 | 4 | RE | 4 | 19 | 434 |
| 3 | 6 | RE | 6 | 21 | 434 |
| 3 | 10 | RE | 10 | 24.1 | 949 |
| 3 | 16 | RE | 16 | 27.3 | 1340 |
| 3 | 25 | RM | 16 | 30.7 | 1766 |
| 3 | 35 | RM | 16 | 33.3 | 2172 |
| 3 | 50 | RM | 25 | 37.4 | 2857 |
| 3 | 70 | RM | 35 | 42.5 | 3839 |
| 3 | 95 | RM | 50 | 47.8 | 5082 |
| 3 | 120 | RM | 70 | 51.4 | 6204 |
| 3 | 150 | RM | 70 | 55.7 | 7340 |
| 3 | 185 | RM | 95 | 61.7 | 9142 |
| 3 | 240 | RM | 120 | 67.9 | 11582 |
| 4 | 1.5 | RE | 1.5 | 18 | 450 |
| 4 | 2.5 | RE | 2.5 | 19.2 | 505 |
| 4 | 4 | RE | 4 | 20.3 | 608 |
| 4 | 6 | RE | 6 | 22.5 | 777 |
| 4 | 10 | RE | 10 | 26.4 | 1153 |
| 4 | 16 | RM | 16 | 29.3 | 1584 |
| 4 | 25 | RM | 16 | 33.1 | 2120 |
| 4 | 35 | RM | 16 | 36 | 2634 |
| 4 | 50 | RM | 25 | 41.1 | 3524 |
| 4 | 70 | RM | 35 | 46.2 | 4695 |
| 4 | 95 | RM | 50 | 52 | 6242 |
| 4 | 120 | RM | 70 | 56 | 7622 |
| 4 | 150 | RM | 70 | 61 | 9096 |
| 4 | 185 | RM | 95 | 67.5 | 11307 |
| 4 | 240 | RM | 120 | 74.4 | 14359 |
| 7 | 1.5 | RE | 2.5 | 20.9 | 588 |
| 7 | 2.5 | RE | 2.5 | 22.1 | 696 |
| 12 | 1.5 | RE | 2.5 | 26.2 | 620 |
| 12 | 2.5 | RE | 2.5 | 28.2 | 1168 |
| 24 | 1.5 | RE | 6 | 37.6 | 1979 |
| 24 | 2.5 | RE | 2.5 | 41 | 2465 |
Huadong propose des câbles NHXCH de haute qualité
Huadong, leader dans la fabrication de câbles, propose des câbles ignifuges et de sécurité incendie (tels que NHXH et NHXCH FE180) qui sont conformes aux normes internationales et dont les différences de construction sont les suivantes.
| NHXCH – Câble 0.6/1KV FE180-E30 | NHXCH – Câble 0.6/1KV FE180-E90 | NHXH – Câble 0.6/1KV FE180-E30 | NHXH – Câble 0.6/1KV FE180-E90 | |
| TENSION | 0.6/1kV | |||
| CONDUCTEUR | Classe 1 Cuivre massifClasse 2 Cuivre toronné | |||
| ISOLATION | Composé polymère céramique sans halogène | Polymère sans halogène | Sans halogène, polymère céramique similaire | |
| GAINE INTÉRIEURE | Composé sans halogène | |||
| CONDUCTEUR CONCENTRIQUE | Fils de cuivre avec contre-hélice de ruban de cuivre | |||
| ENVELOPPE EXTÉRIEURE | Polymère sans halogène | |||
Si vous avez besoin de tels câbles, n’hésitez pas à nous contacter. Notre équipe d’ingénieurs vous proposera la solution la plus adaptée et le prix le plus compétitif.
